Le Panneau Solaire à Air permet, comme son nom l’indique, d’utiliser l’énergie du soleil, pour chauffer de l’air. Cet air réchauffé est ensuite envoyé dans la maison afin de la chauffer.
Ce type de panneau est un peu moins commun que les panneaux photovoltaïques qui transforment l’énergie en électricité, ou que les panneaux solaires qui chauffent de l’eau.
Sa conception très basique et son fonctionnement simple le rendent facile à mettre en oeuvre tout en limitant les risques (pas de risques électriques ni de fuite de fluide).
Principe de fonctionnement:
– l’air extérieur (frais) est aspiré et poussé par un petit ventilateur (5W) dans le bas du panneau
– l’air traverse le collecteur inférieur puis passe au travers les tubes en métal peints en noir
– les tubes en métal chauffés par le soleil réchauffent l’air qui les traverse
– l’air chaud traverse le collecteur supérieur avant d’être envoyé dans la maison grâce à une gaine isolée

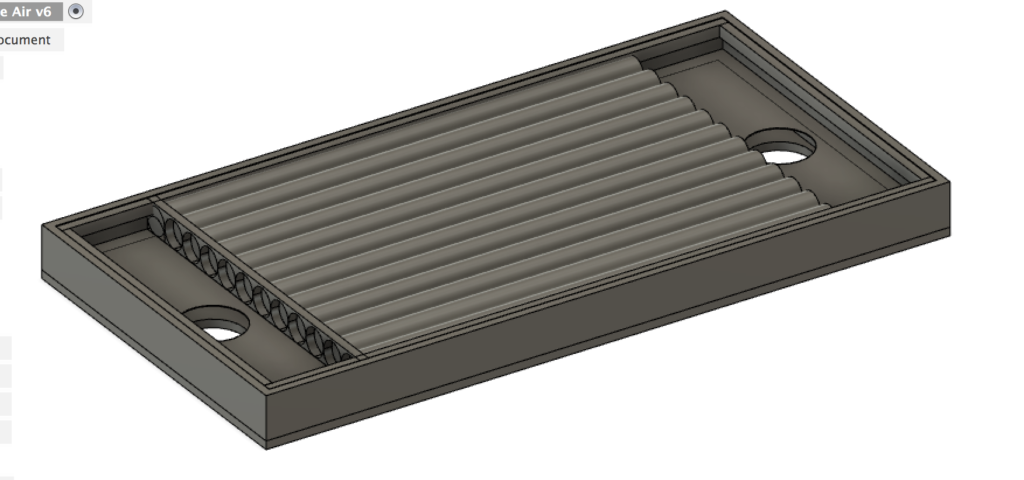

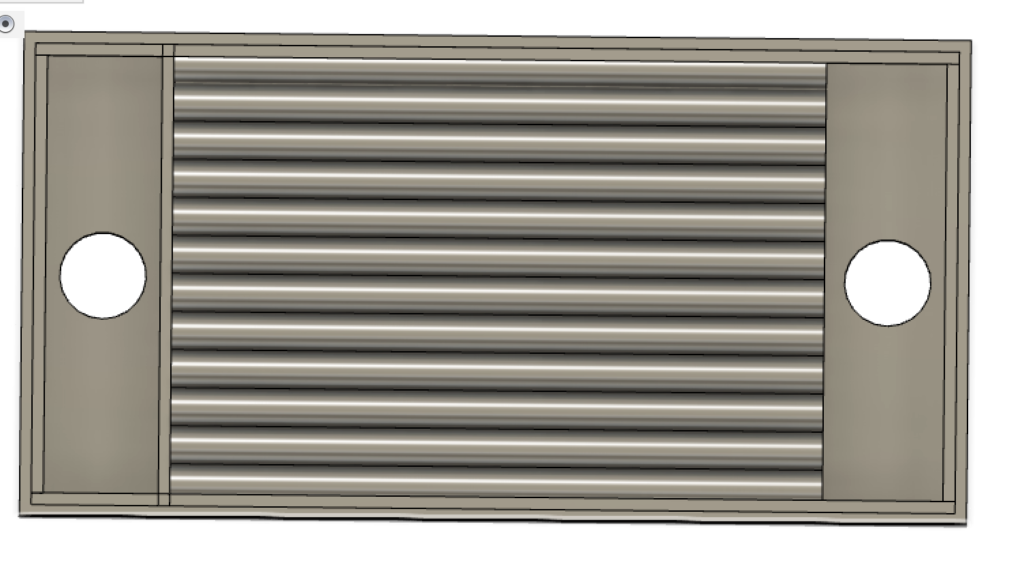

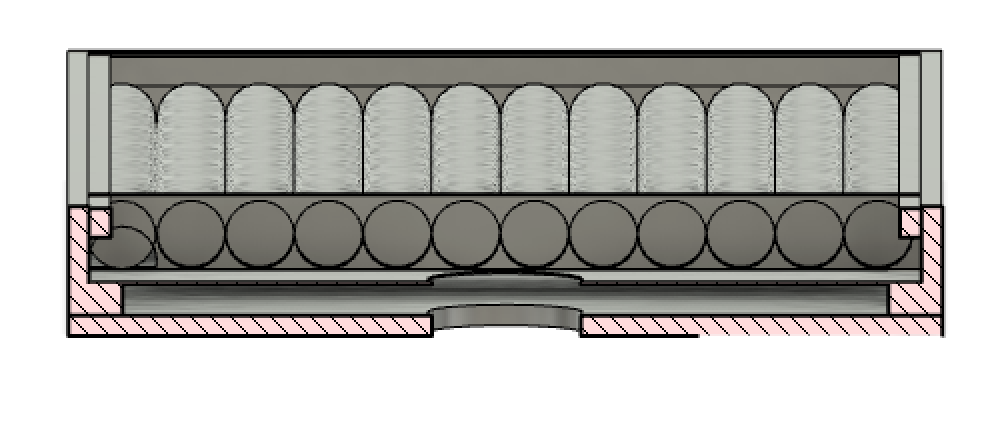

Conception du panneau par une modélisation en 3D

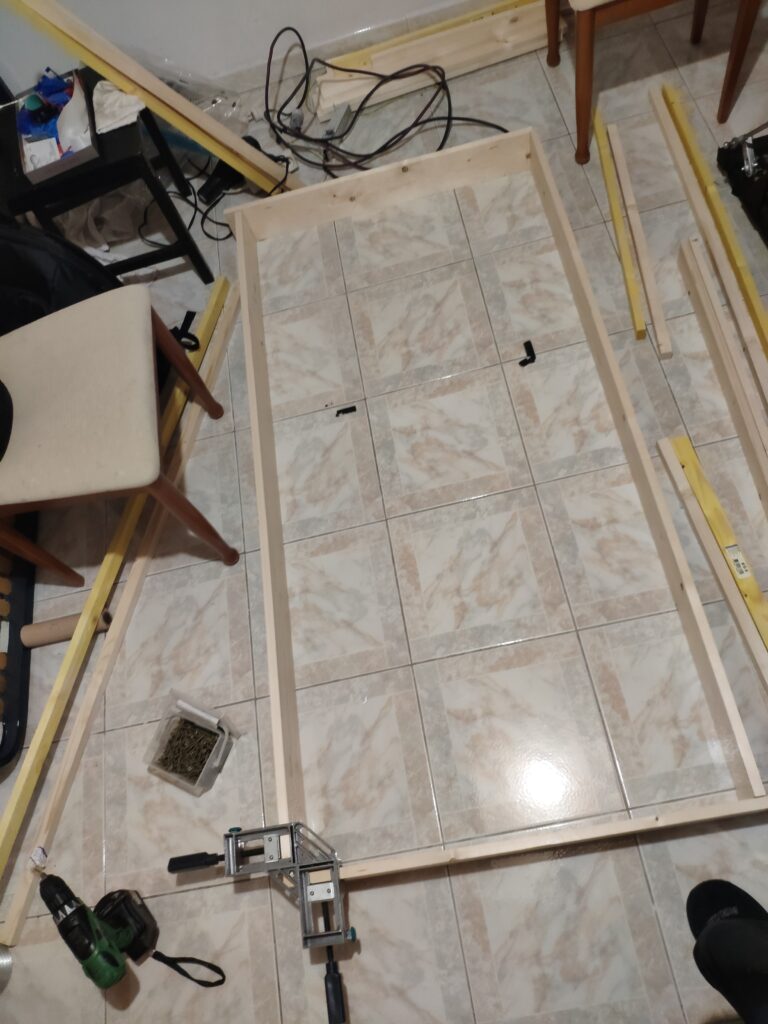

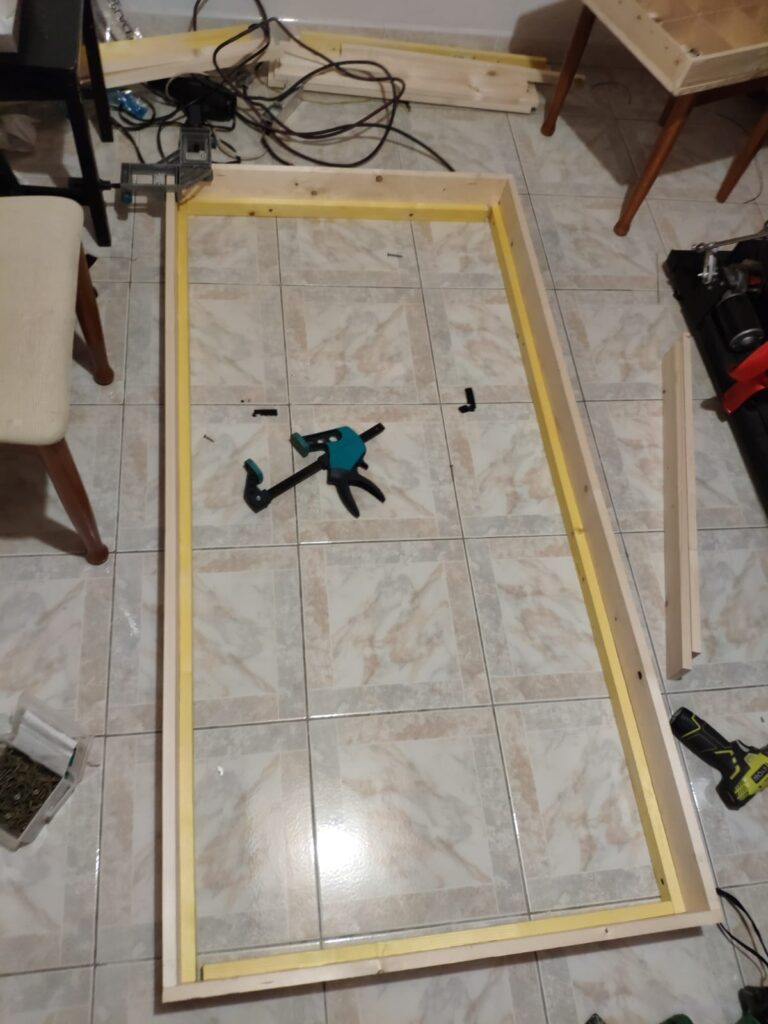

Construction du cadre du panneau
Fabrication d’un faux fond pour pouvoir isoler avec de la laine de verre

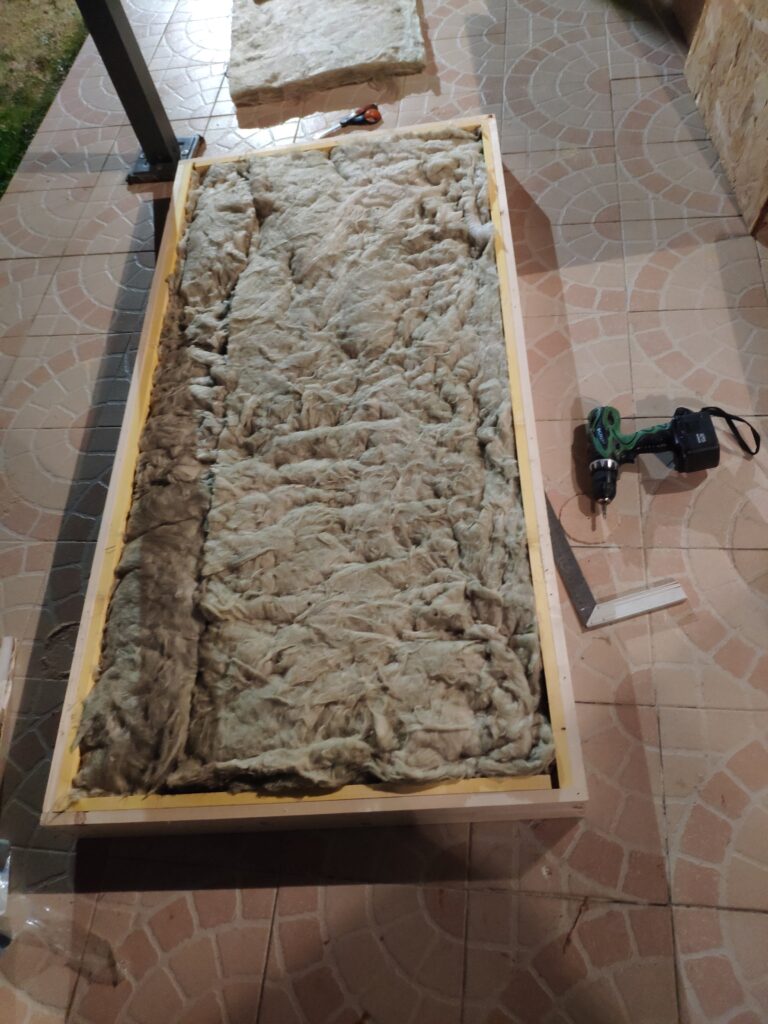

Ajout d’une plaque de séparation entre le fond du panneau et le devant, isolation du fond du avec de la laine de verre.

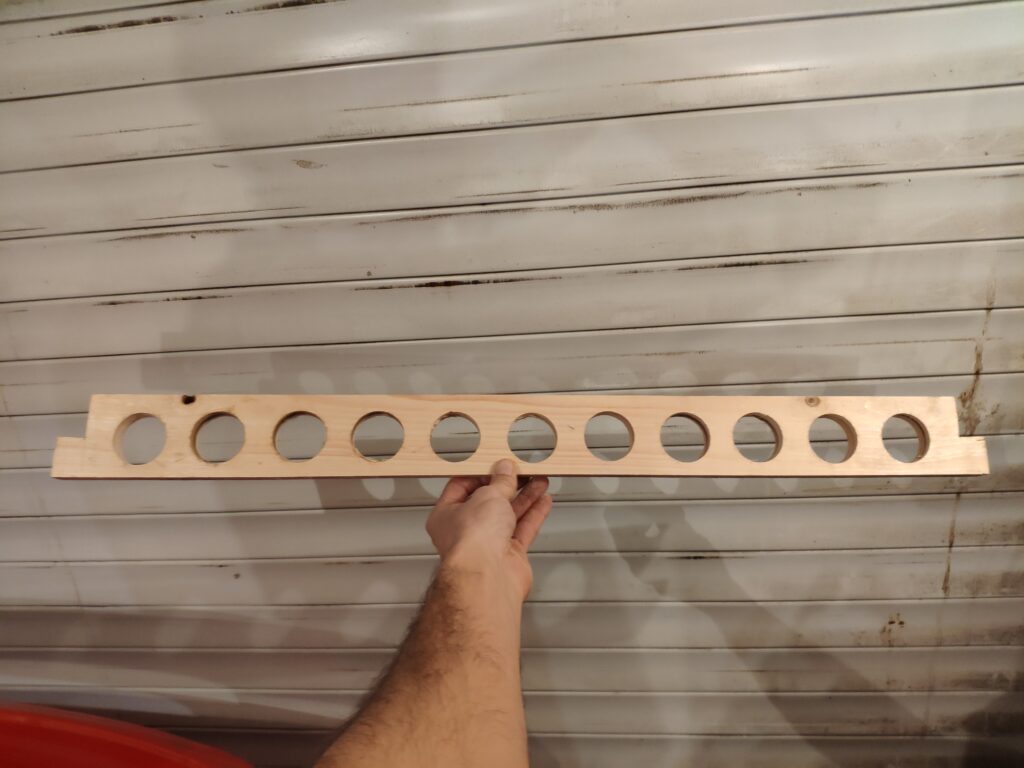

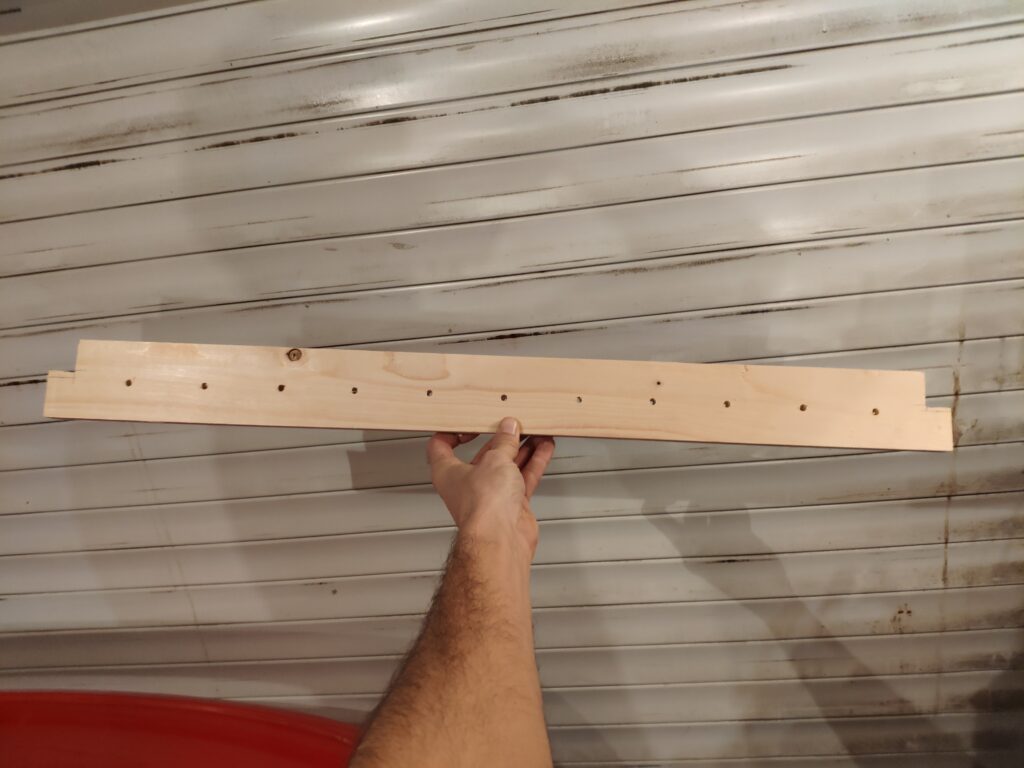

Construction des collecteurs

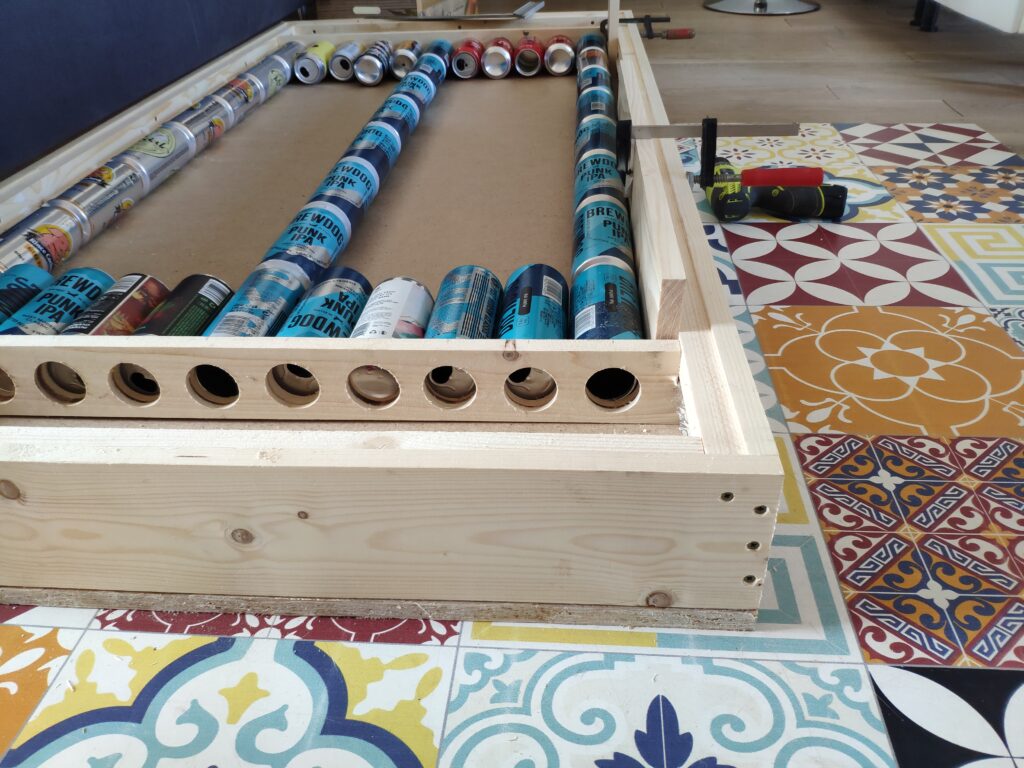

Mise en place des Collecteurs dans le panneau

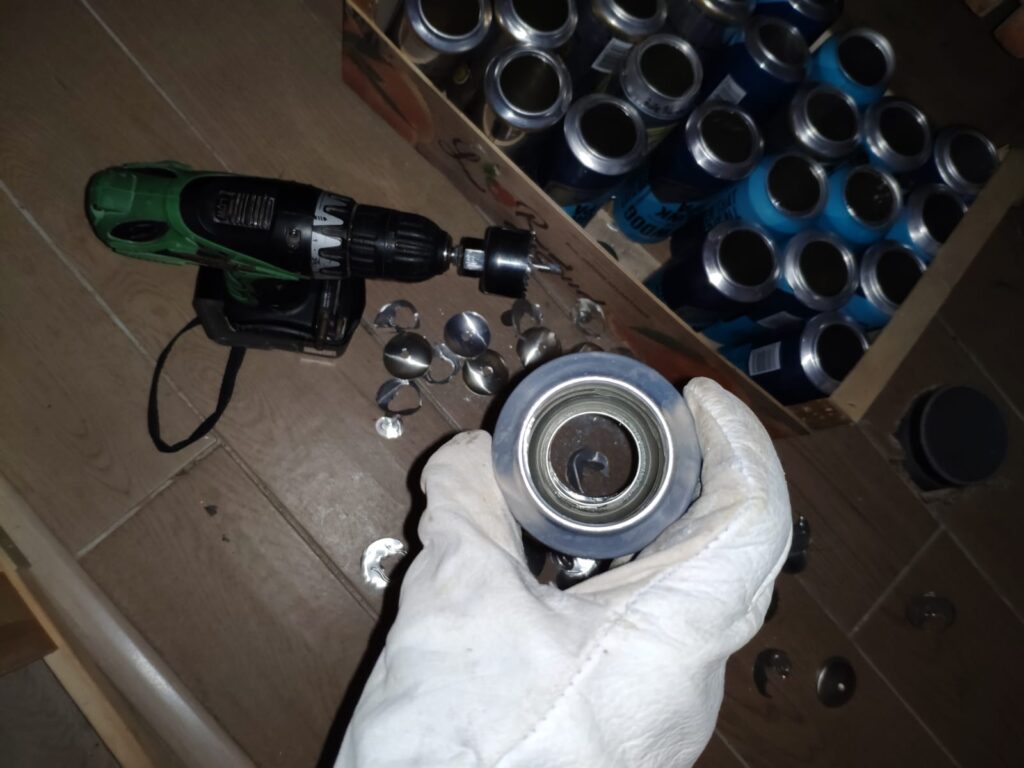

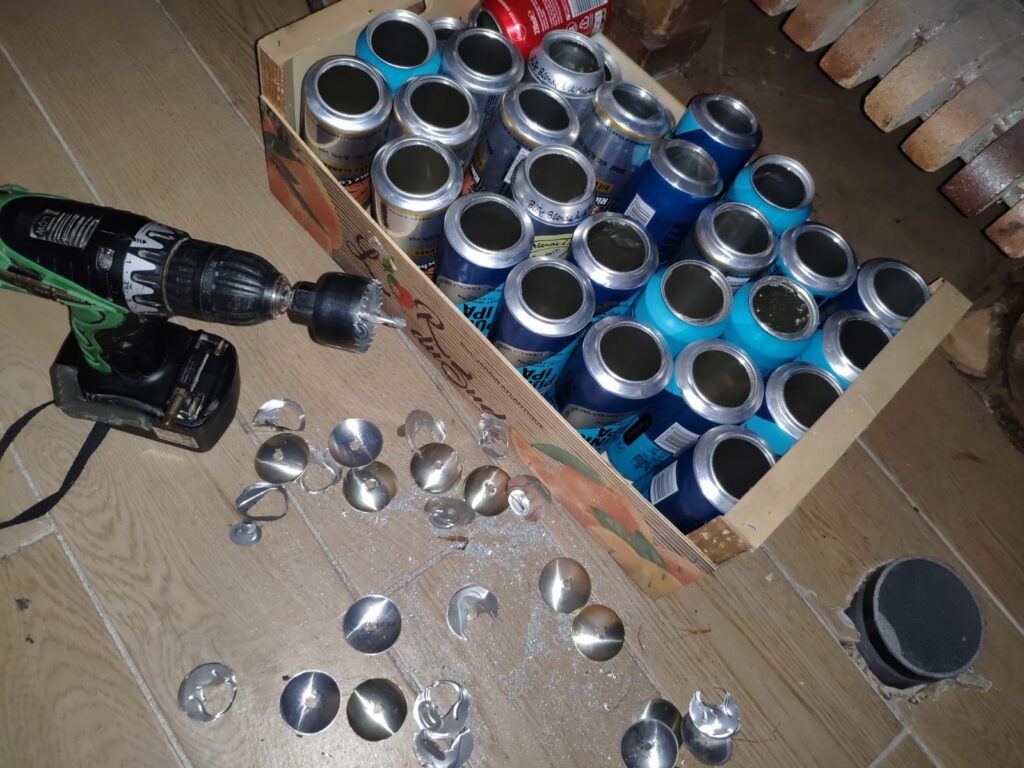

Préparation des tubes en métal: perçage des canettes avant collage et peinture
Les tubes en métal sont constitués de cannettes en aluminium percées et collées par 8 (l’aluminium a une très bonne conduction thermique)

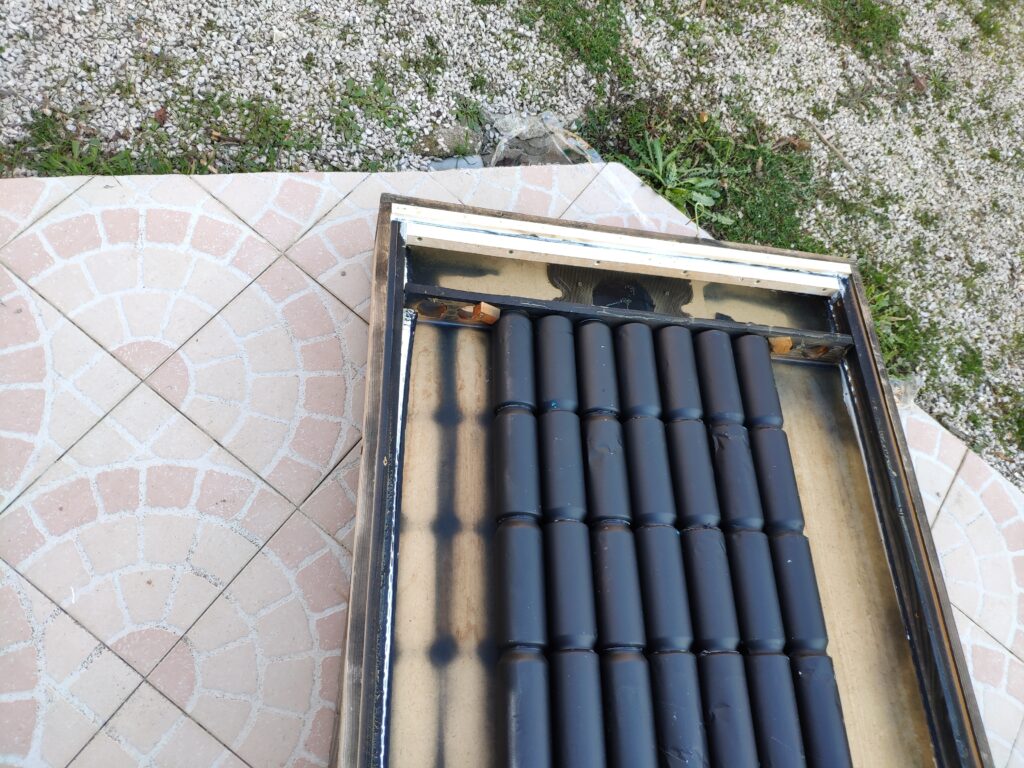

Mise en place des tubes en métal dans le panneau et peinture en noir (il manque encore 4 rangées de tubes).

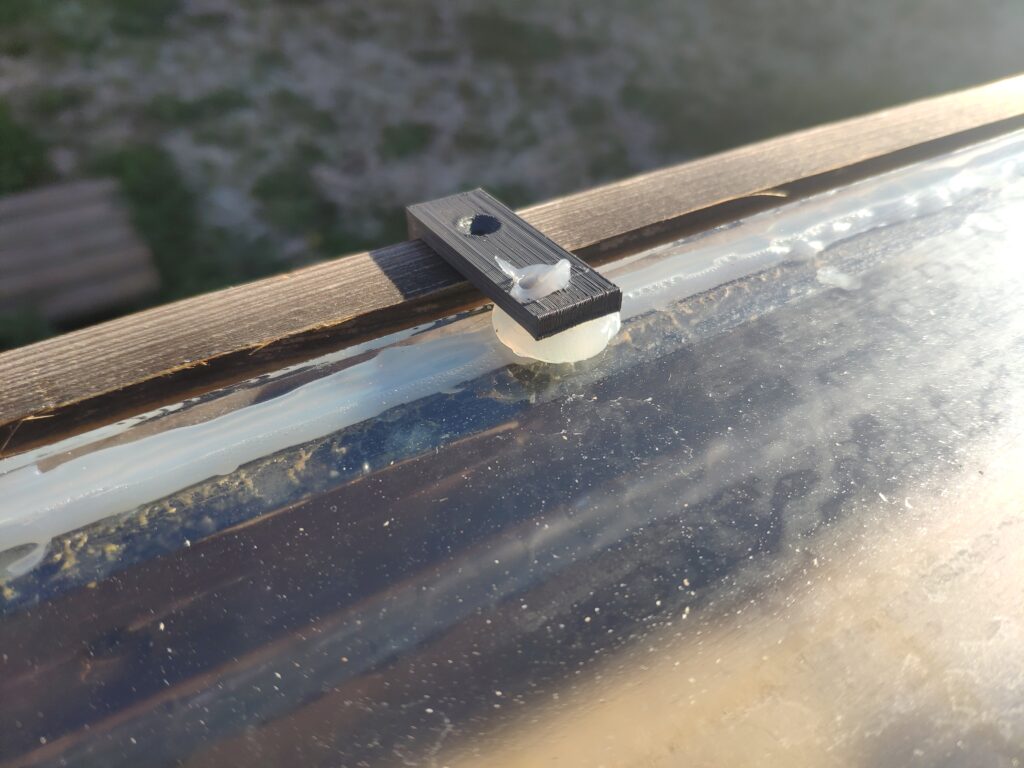

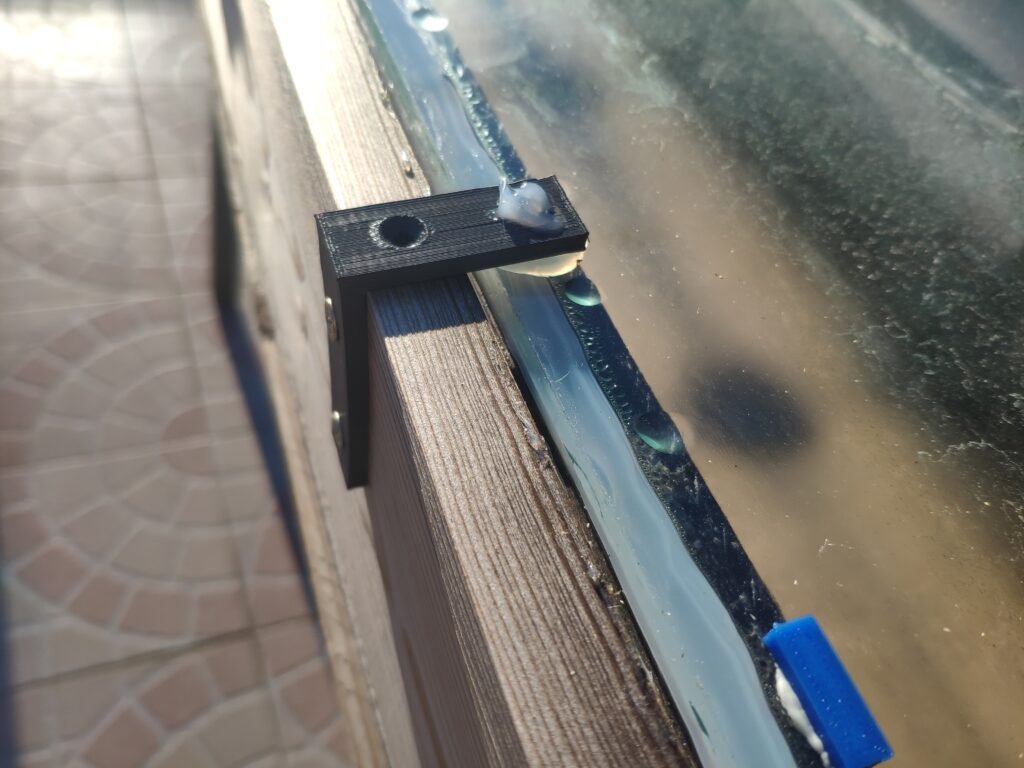

Conception et impression en 3D de petites équerres pour maintenir la vitre.
La partie en contact avec la vitre est recouverte de Silicone afin de ne pas abimer le verre.

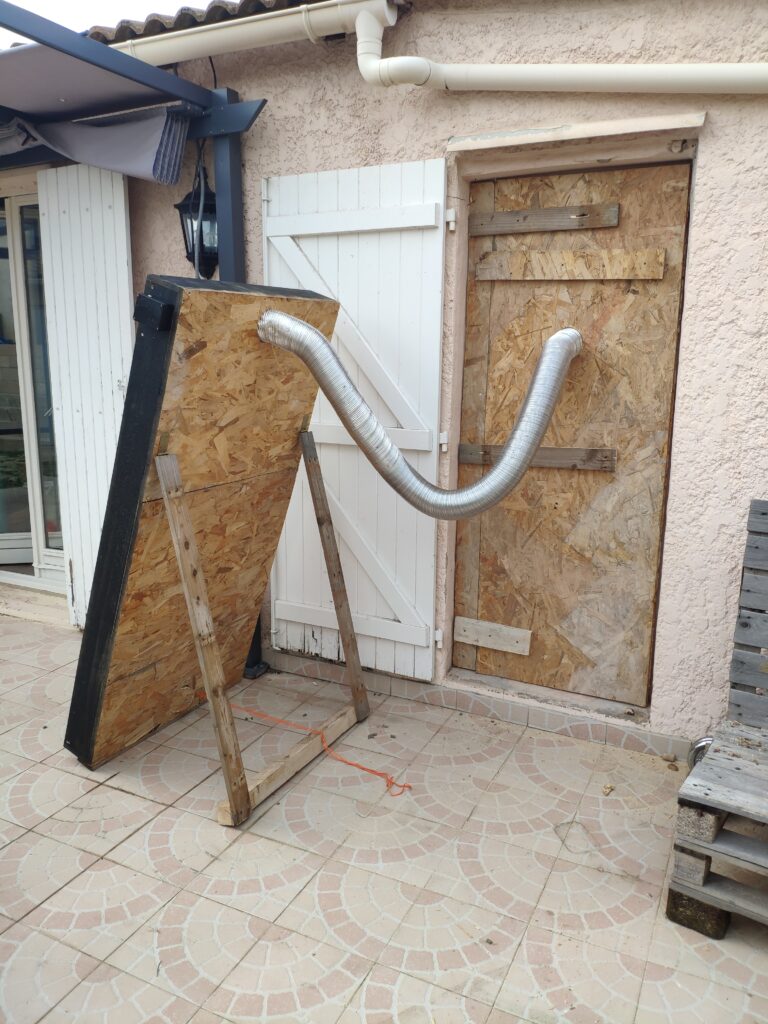

Fabrication d’un pied pour supporter le panneau

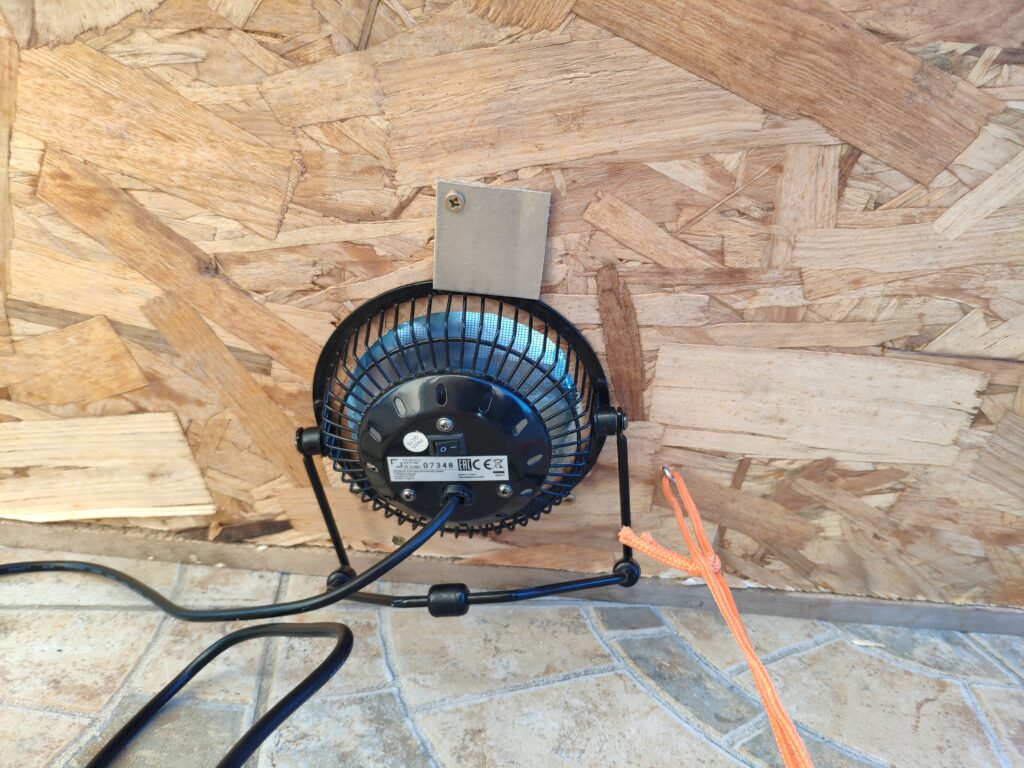

Installation du ventilateur en bas du panneau (alimenté en USB)

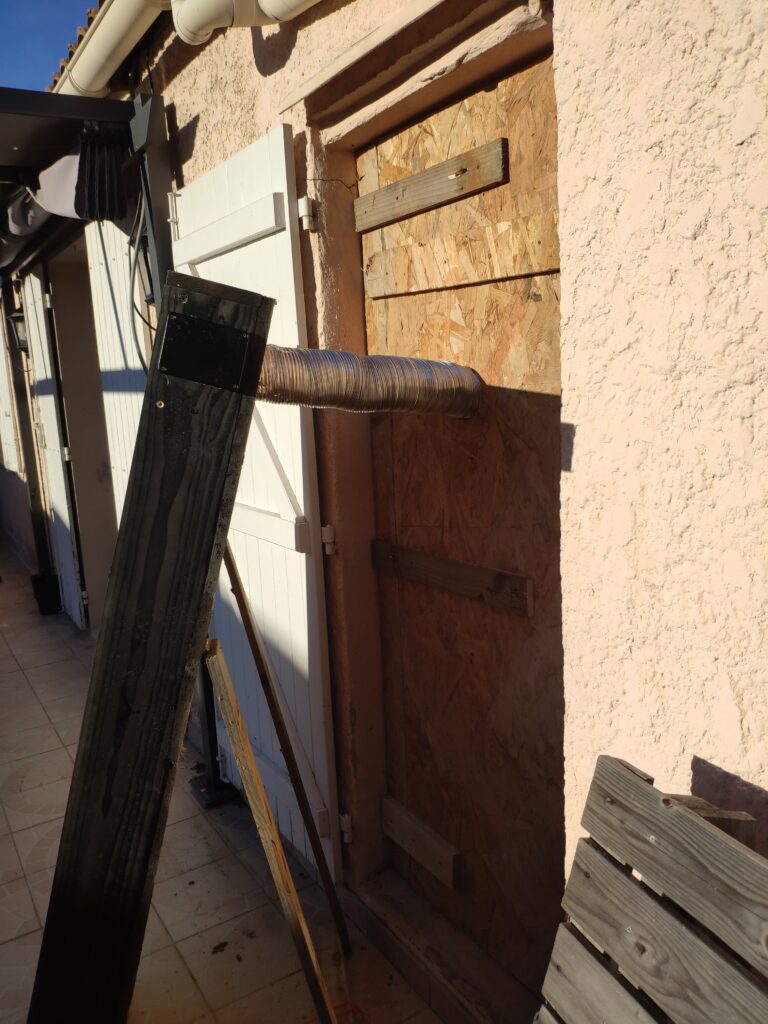

Isolation de la gaine afin de conserver la chaleur.

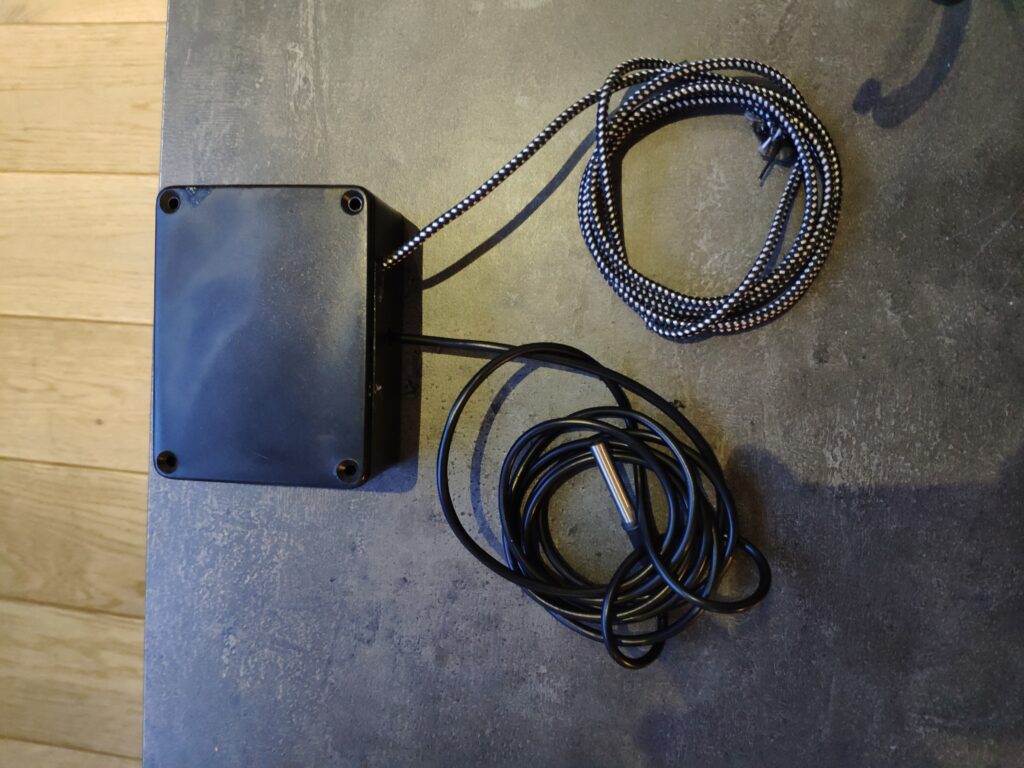

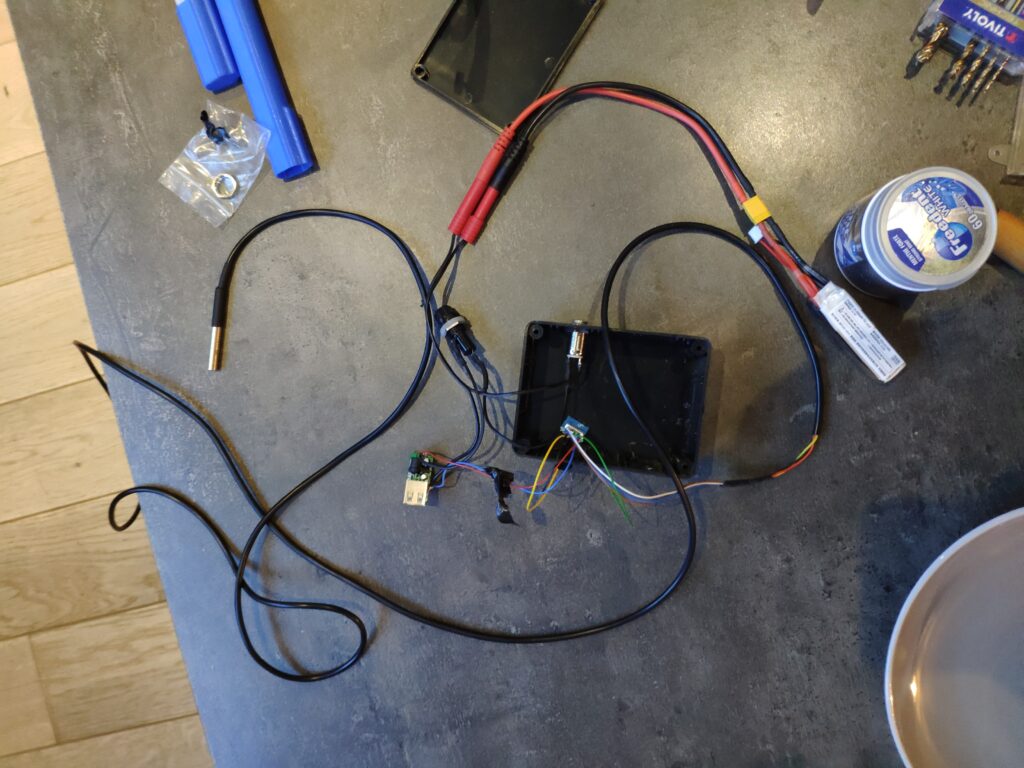

Fabrication d’un boitier pour intégrer une sonde de température (type DS18B20 One Wire) sur le panneau.
La sonde est connectée sur un module Z-Wave Universel afin de récupérer la température sur la domotique.
Le 2ème câble servait au début des essais à alimenter un ventilateur qui a été installé en haut du panneau, malheureusement, étant donné les températures élevées, celui-ci n’a pas résisté longtemps. C’est pour ça qu’un autre ventilateur a été installé en “zone froide” du panneau, en bas.

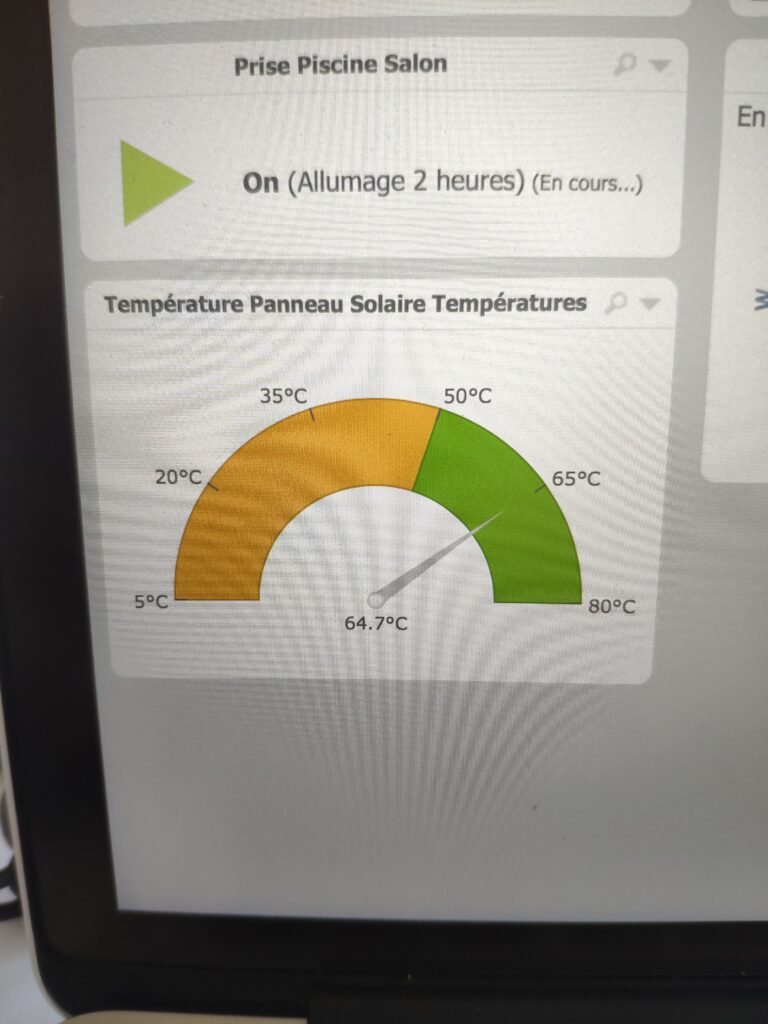

Résultat de la température en haut du panneau : 65°C.
