Avec l’utilisation du caisson, l’enceinte de l’imprimante 3D monte en température, ce qui n’est pas bon pour les composants électroniques.
Il est assez simple de créer une rallonge électrique pour pouvoir déporter l’alimentation à l’extérieur du caisson, à température ambiante.

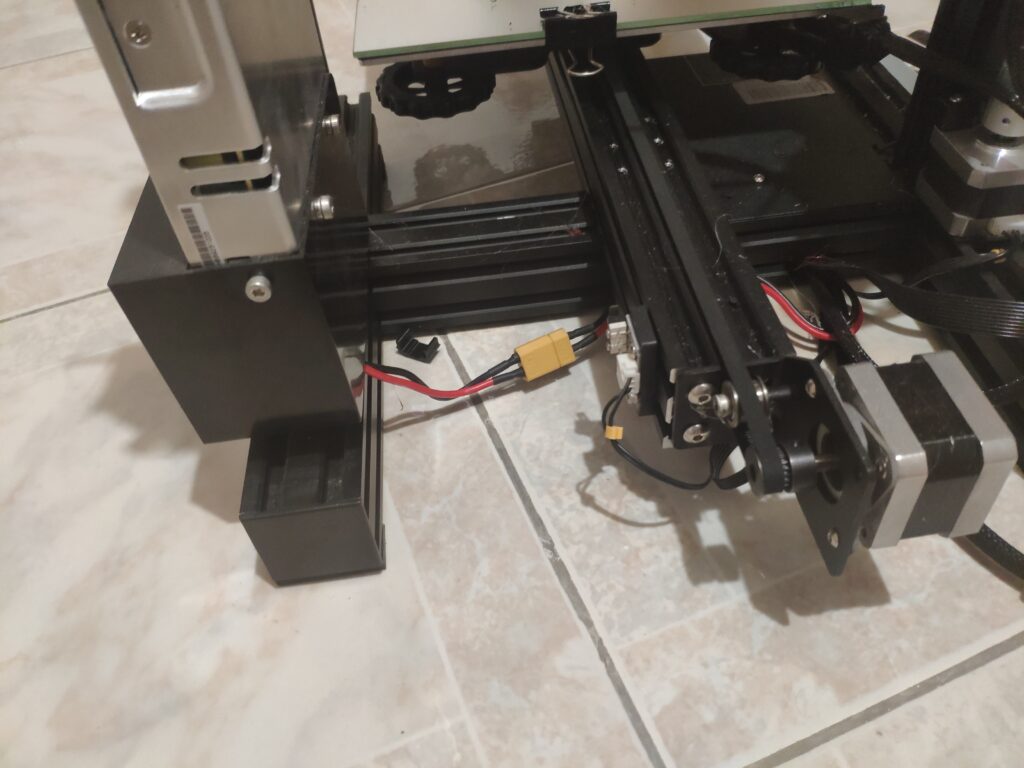

D’origine, celle-ci est fixée sur le côté de l’imprimante.

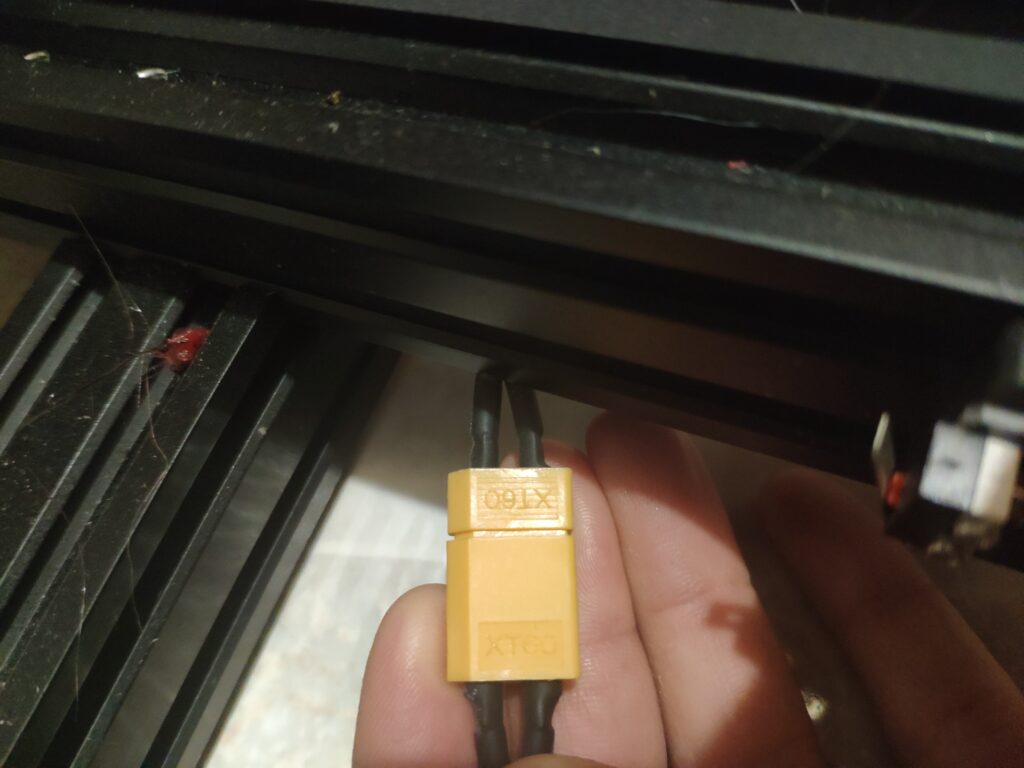

Le connecteur d’origine est un XT60

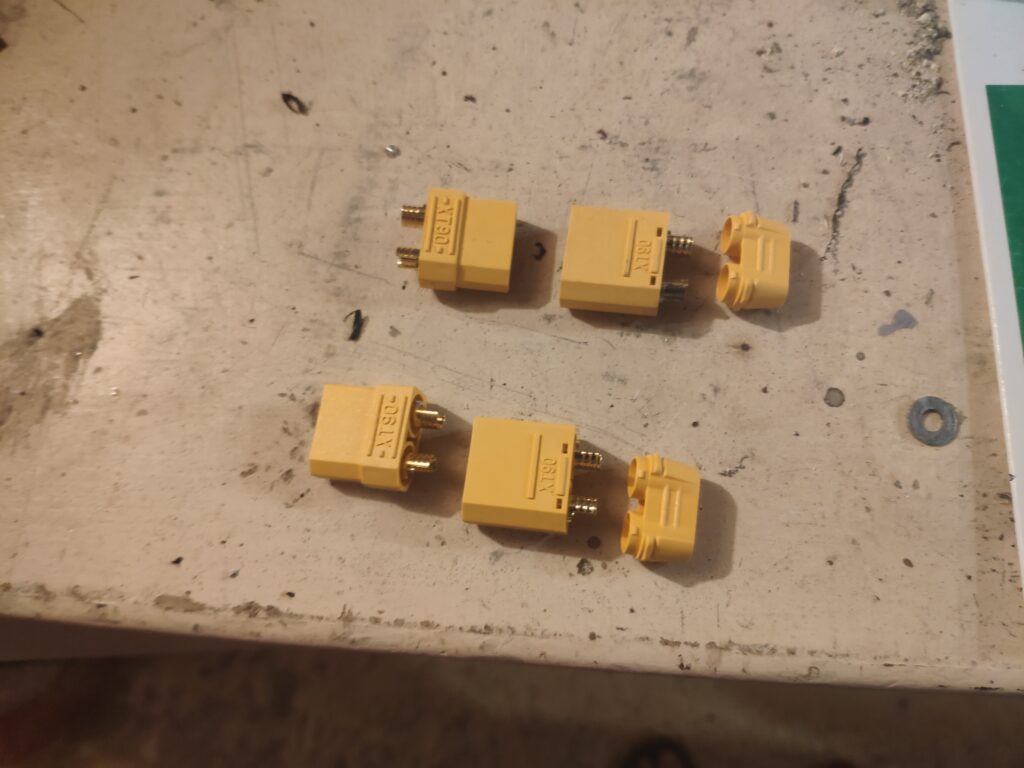

N’ayant à disposition que des connecteurs XT90 il a fallu remplacer le connecteur de l’alimentation.
Remplacement du connecteur de l’alimentation XT60 par un XT90.

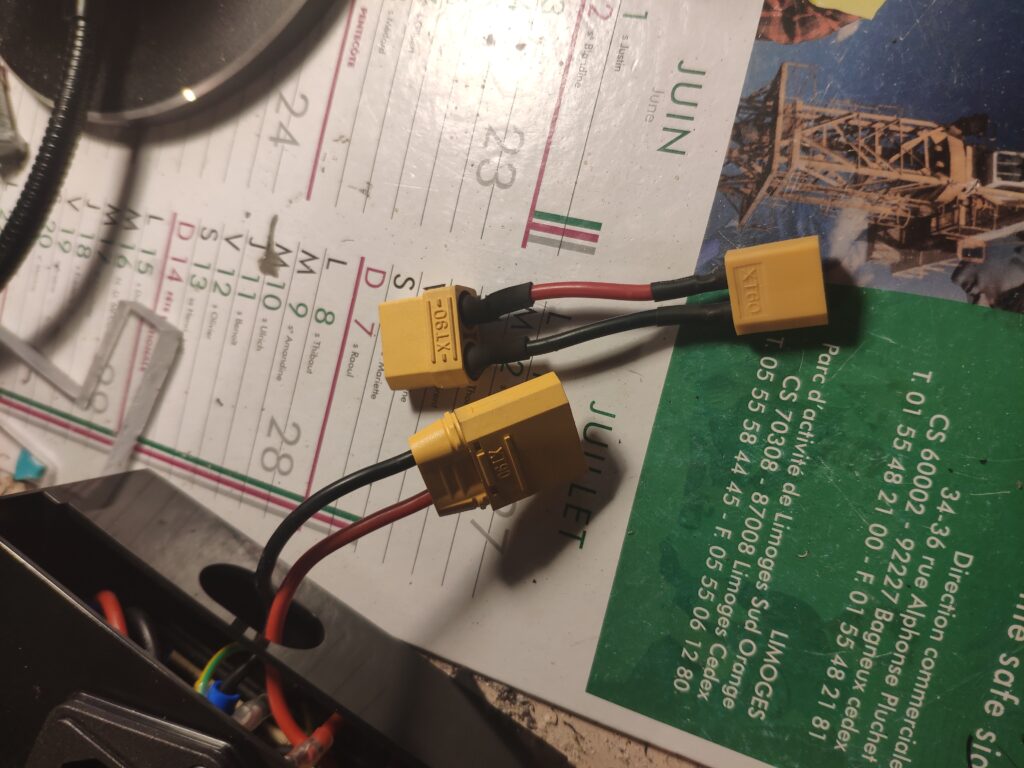

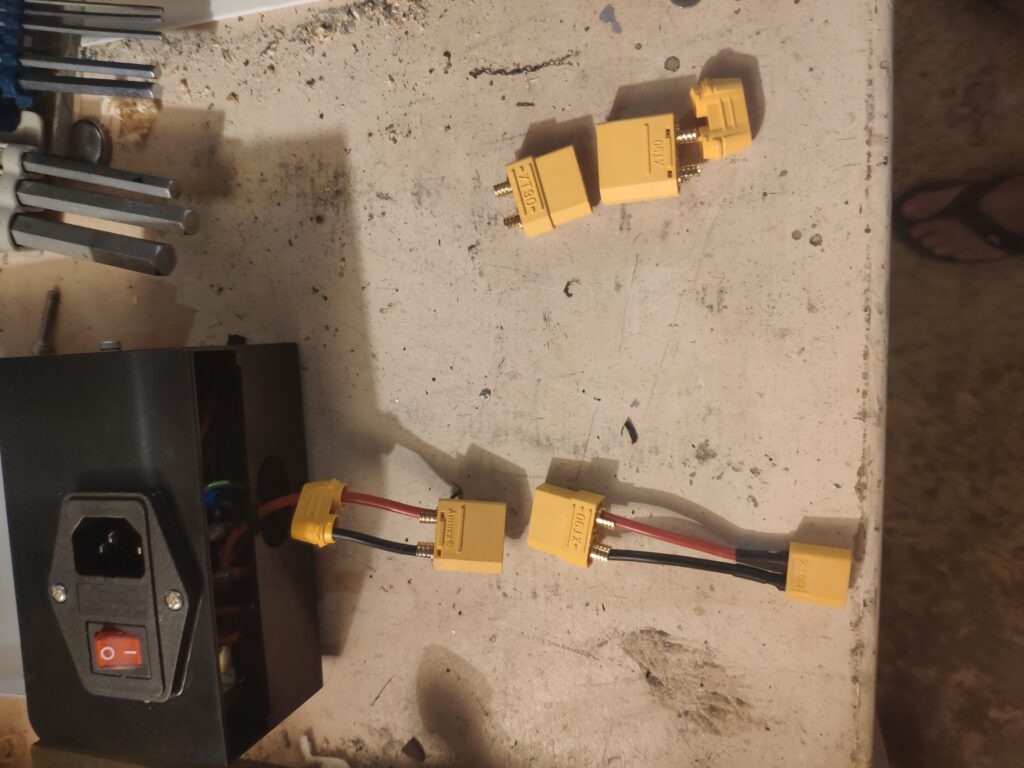

Fabrication d’une bretelle de conversion XT90 -> XT60 avec le connecteur XT60 récupéré sur l’alimentation.
PS: si vous avez les connecteurs XT60, il n’est pas nécessaire d’enlever celui de l’alimentation ni de créer la bretelle de conversion.

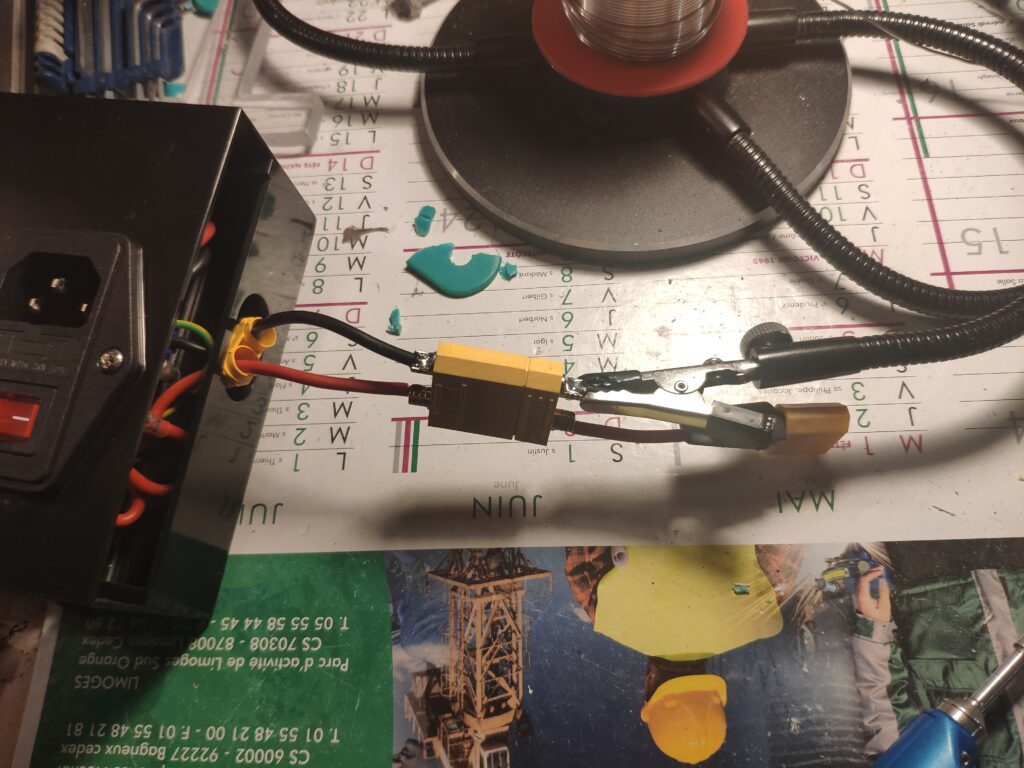

Soudure des fils.
Toujours souder les fils avec les 2 connecteurs mâle/ femelle connectés pour que les bornes restent bien alignées dans le connecteur.
Soudure de 2 connecteurs XT90 mâle/ femelle sur la rallonge électrique (fil blanc).
Utilisation d’un câble souple en 1.5mm² pour la rallonge.

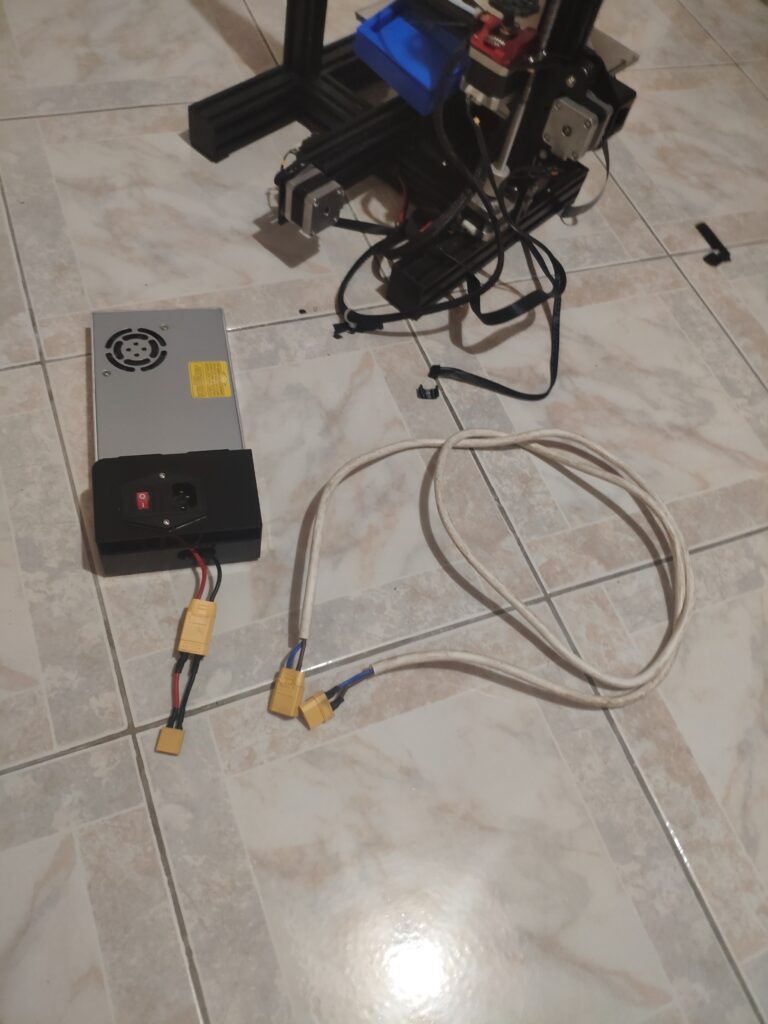

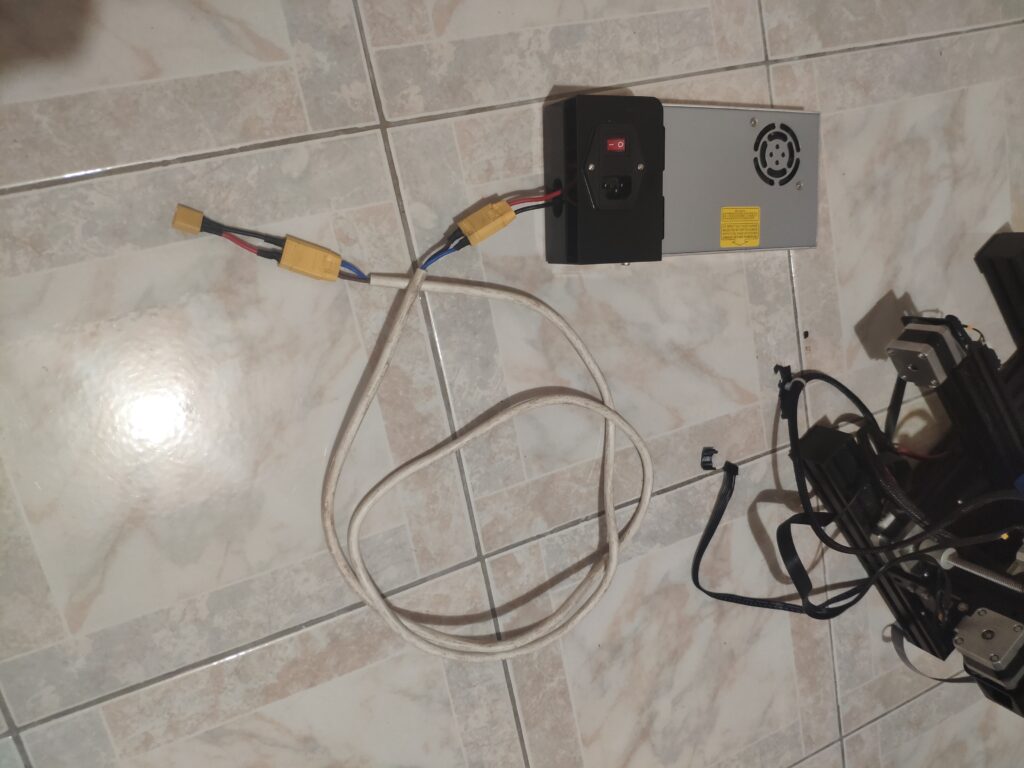

Résultat avant montage dans le caisson.
Penser à bien tester le câble avant de le rebrancher.
Surtout ne pas utiliser les trous filetés sur les côtés de l’alimentation pour fixer celle-ci,
les vis rentrent très facilement en contact avec un des composants internes de l’alimentation ce qui crée un court-circuit.
