Construction d’une scie sous table qui permet de réaliser des découpes précises et rapides sur du Bois ou du plexiglass.
L’intérêt de cette scie sous table est de pouvoir faire des découpes sur des pièces de grande taille pour pouvoir construire des meubles.
Fabrication d’un chariot de coupe.
Construction de la Scie sous table:

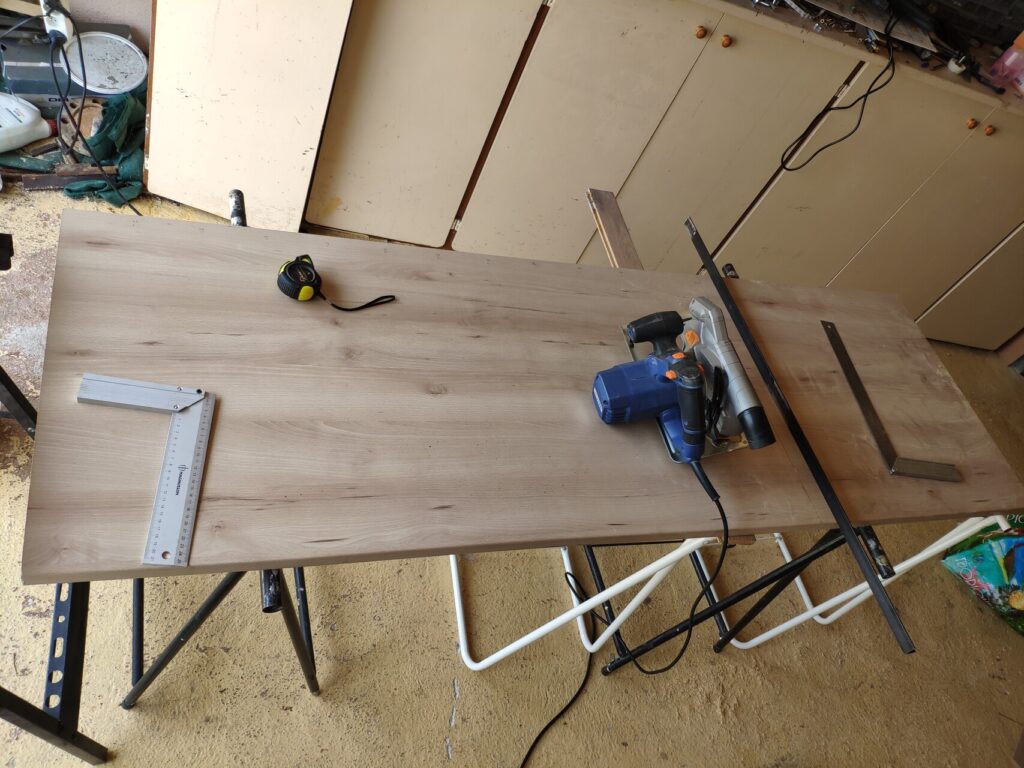

Achat d’un plan de travail et découpe à la bonne longueur.

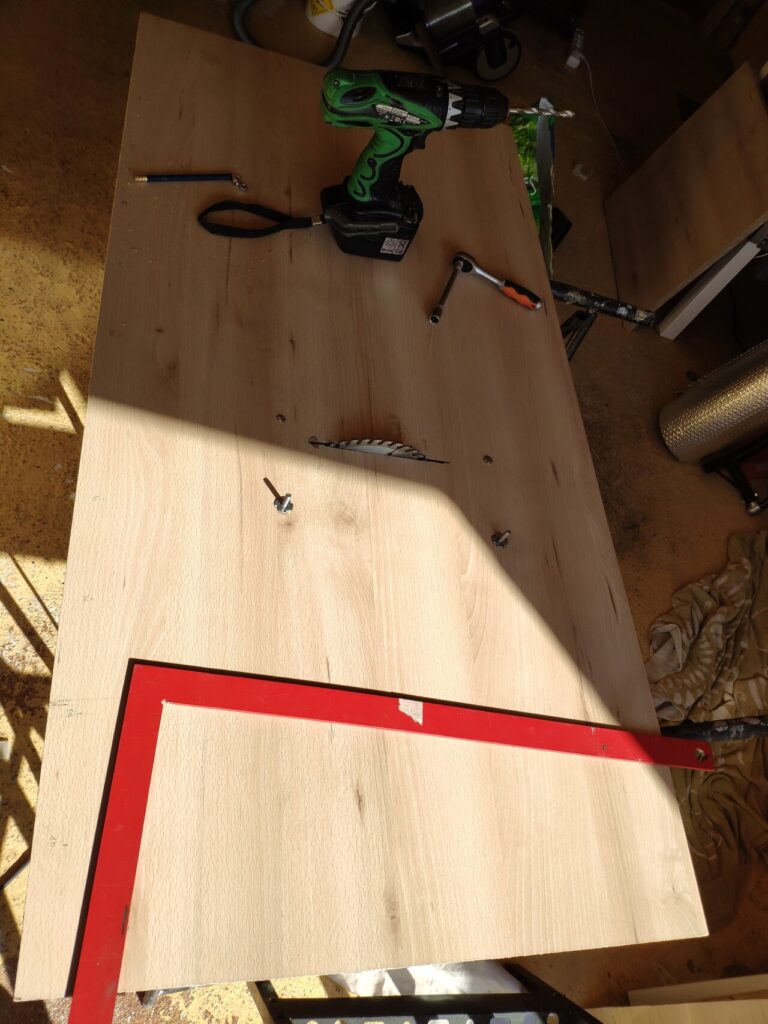

Positionnement de la scie circulaire sous le plan de travail et découpe.

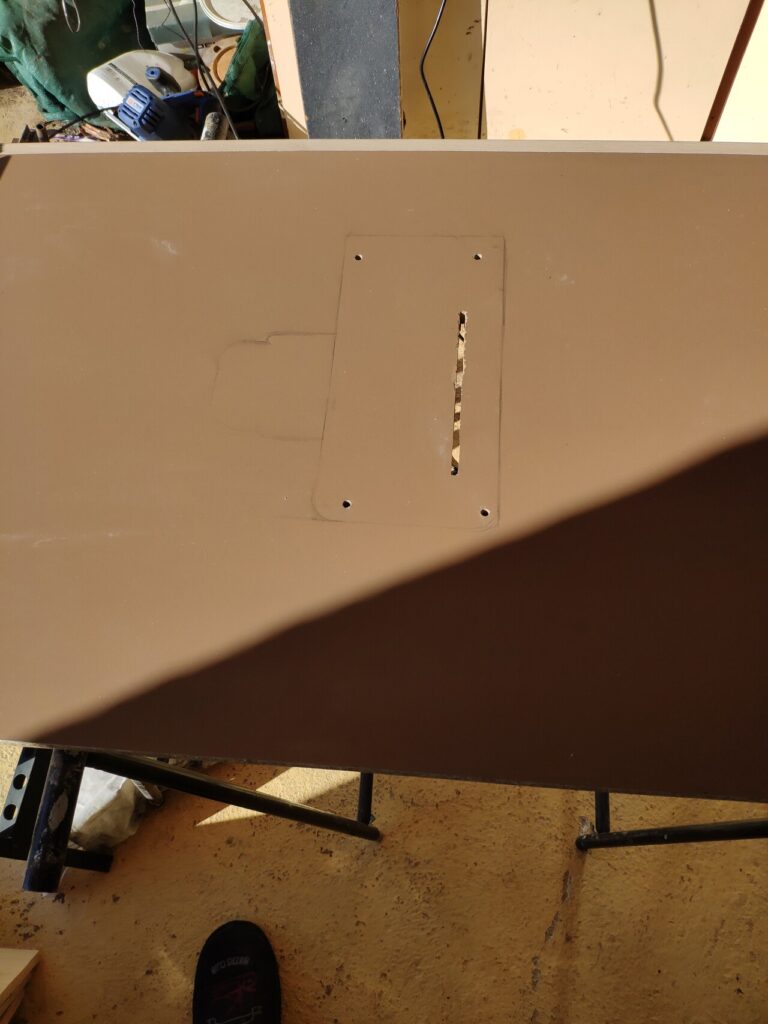

Repérage de la zone du plan de travail à découper.

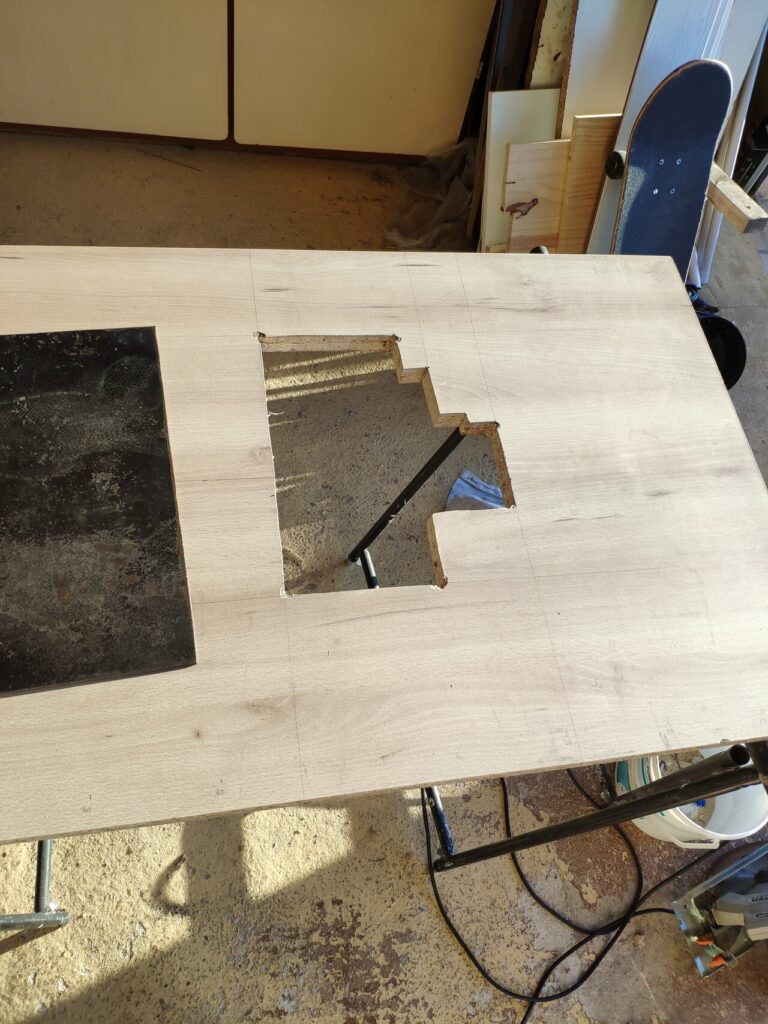

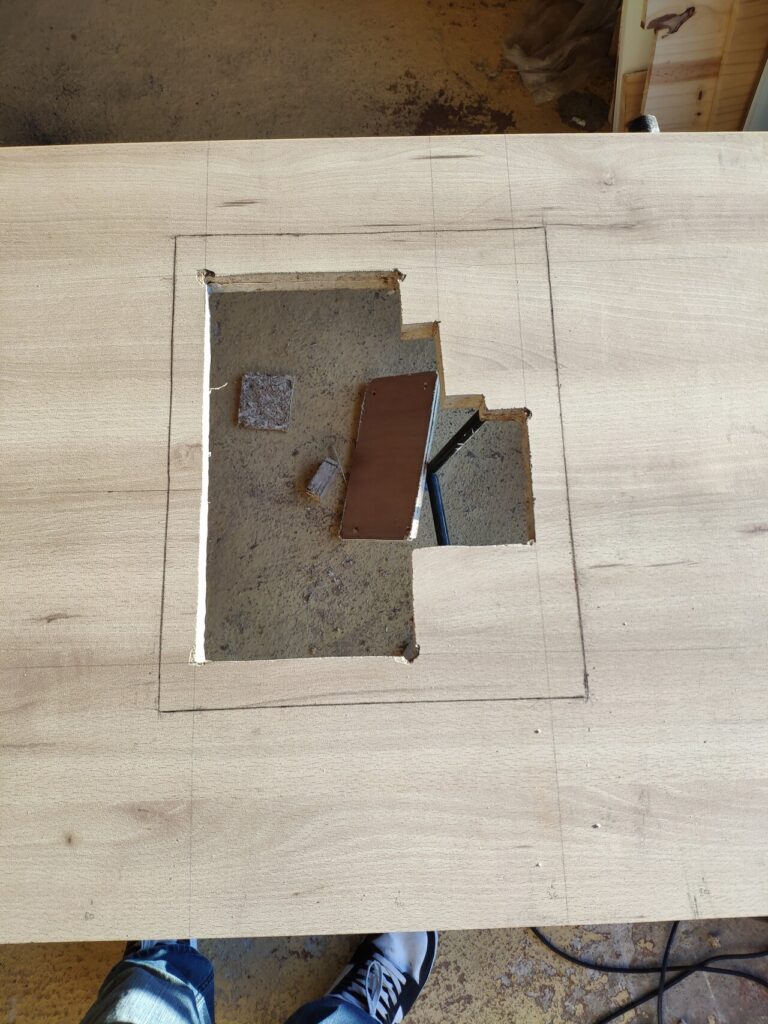

Découpe
Repérage de la dimension du support de la scie circulaire (plaque en métal).

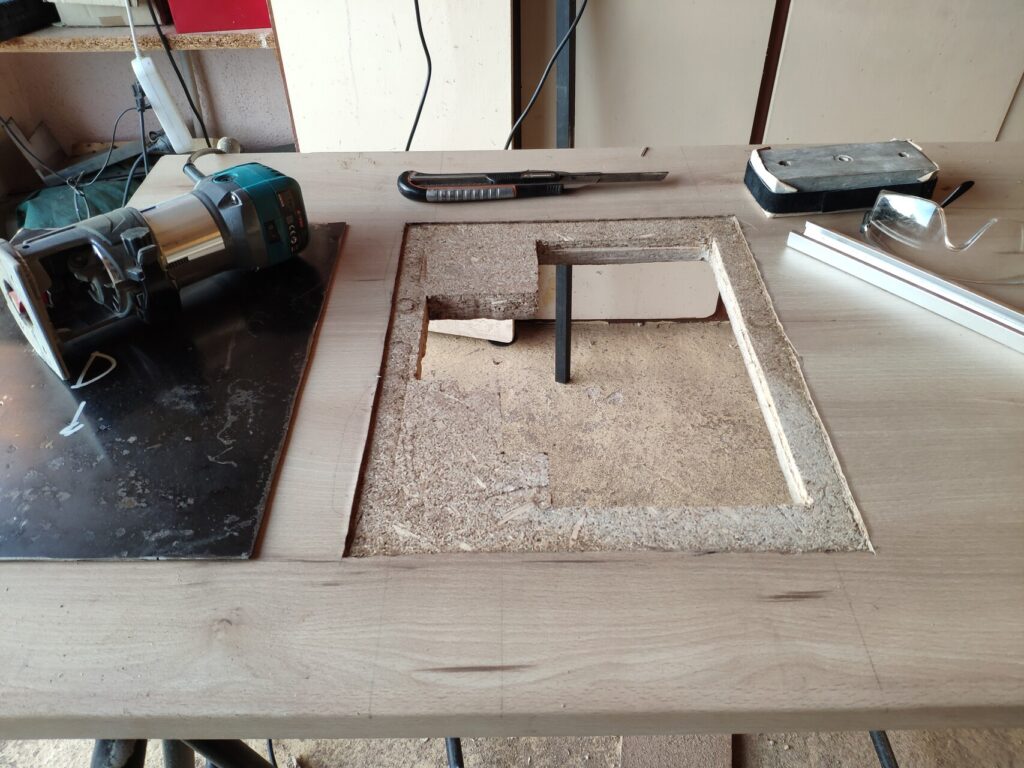

Défonçage, l’objectif est que le support soit à fleur du plan de travail.

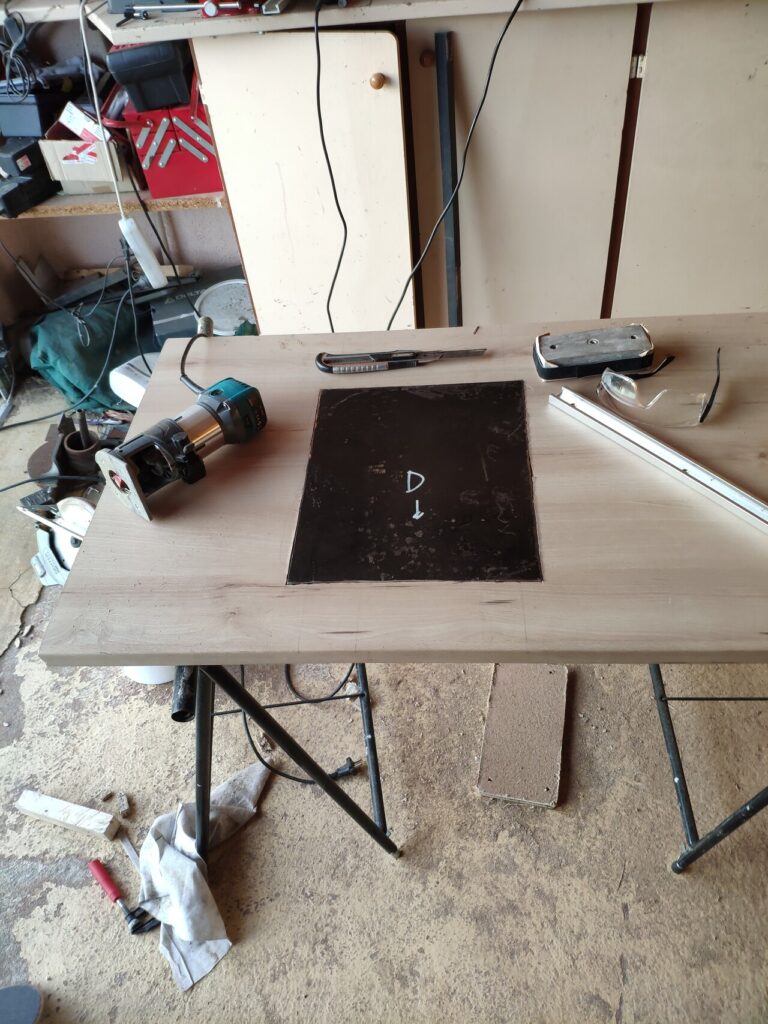

Installation du support

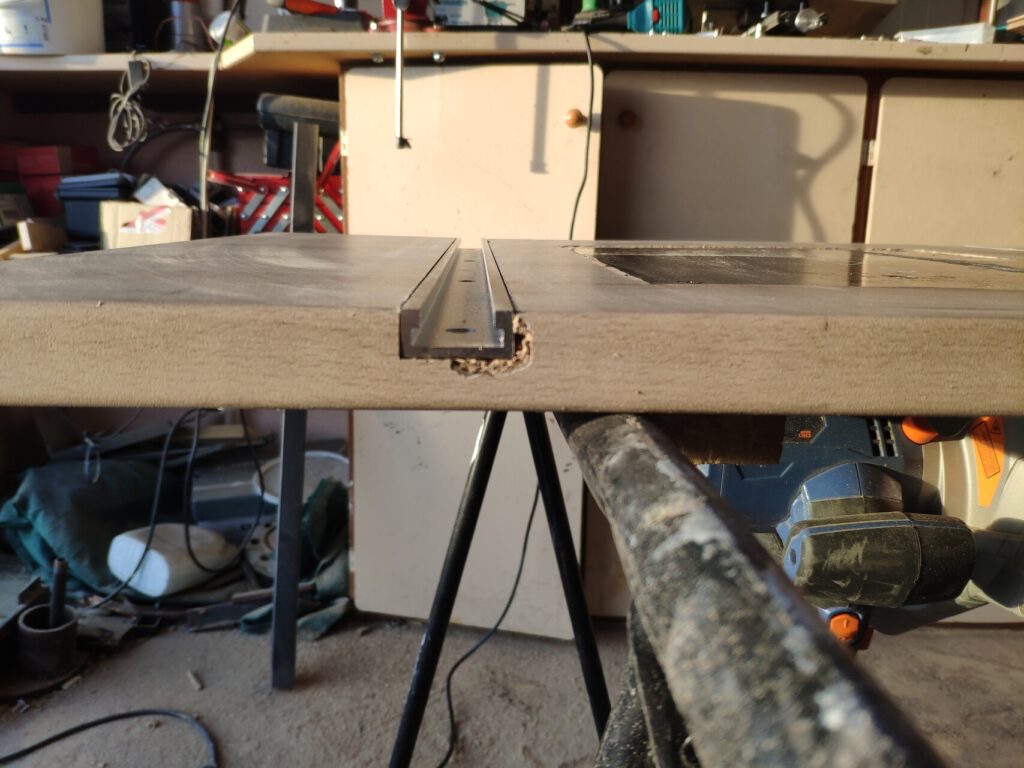

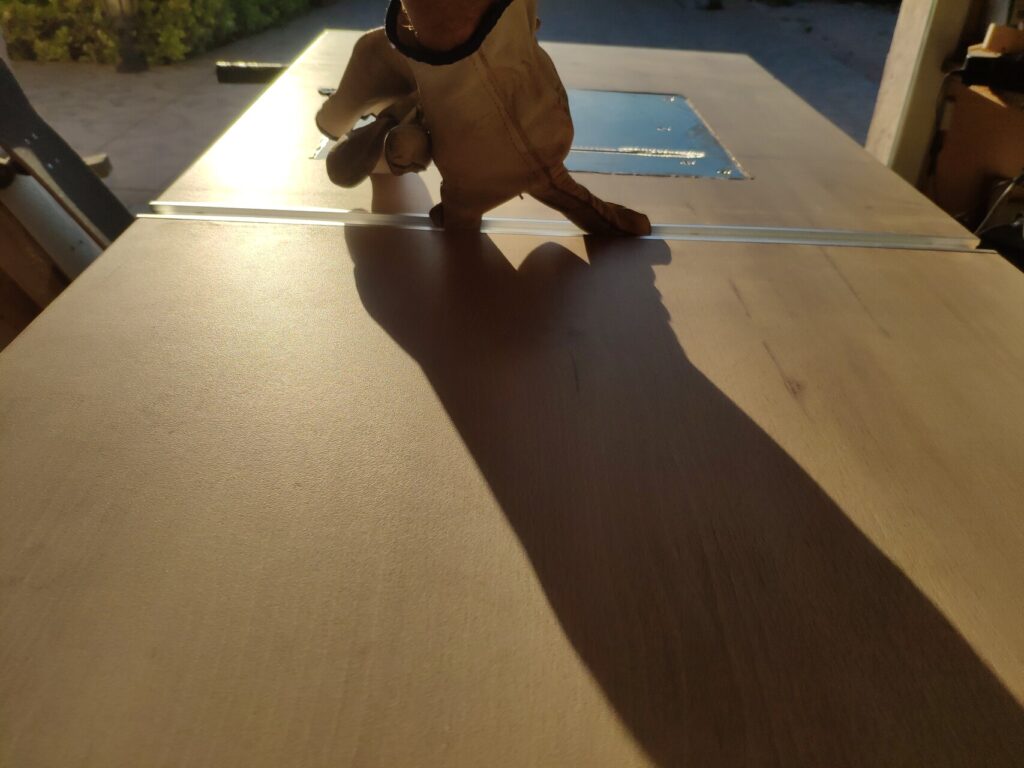

Défonçage pour installer le 1er Rail de guidage
Comme le support, il doit être à fleur du plan de travail.

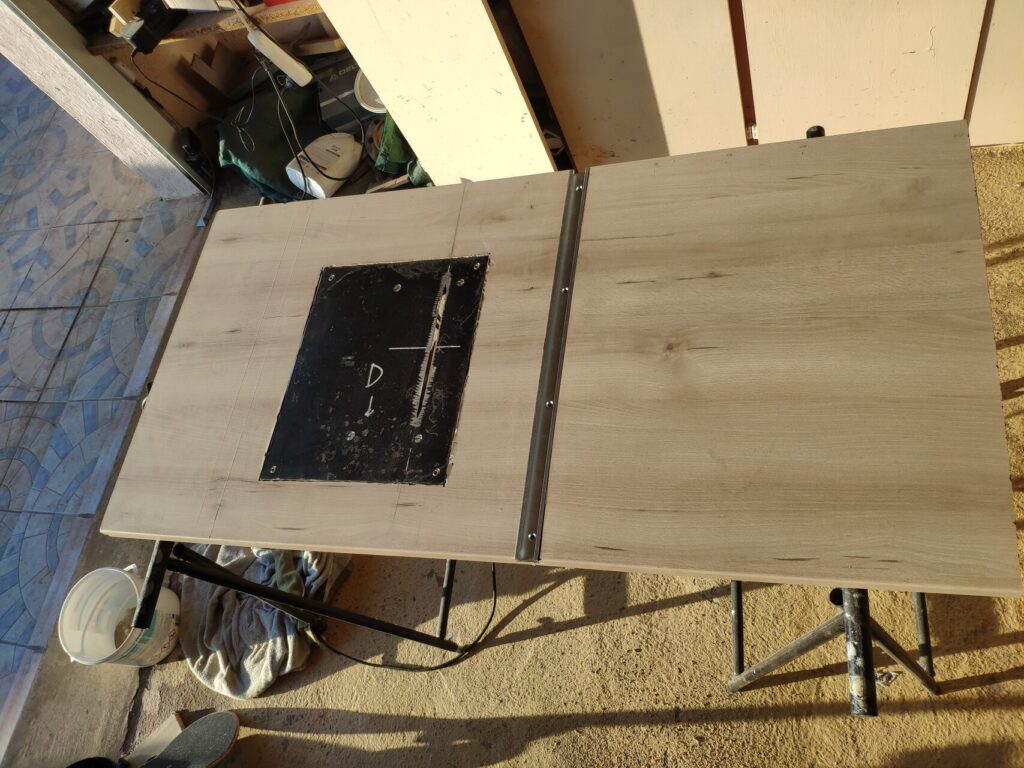

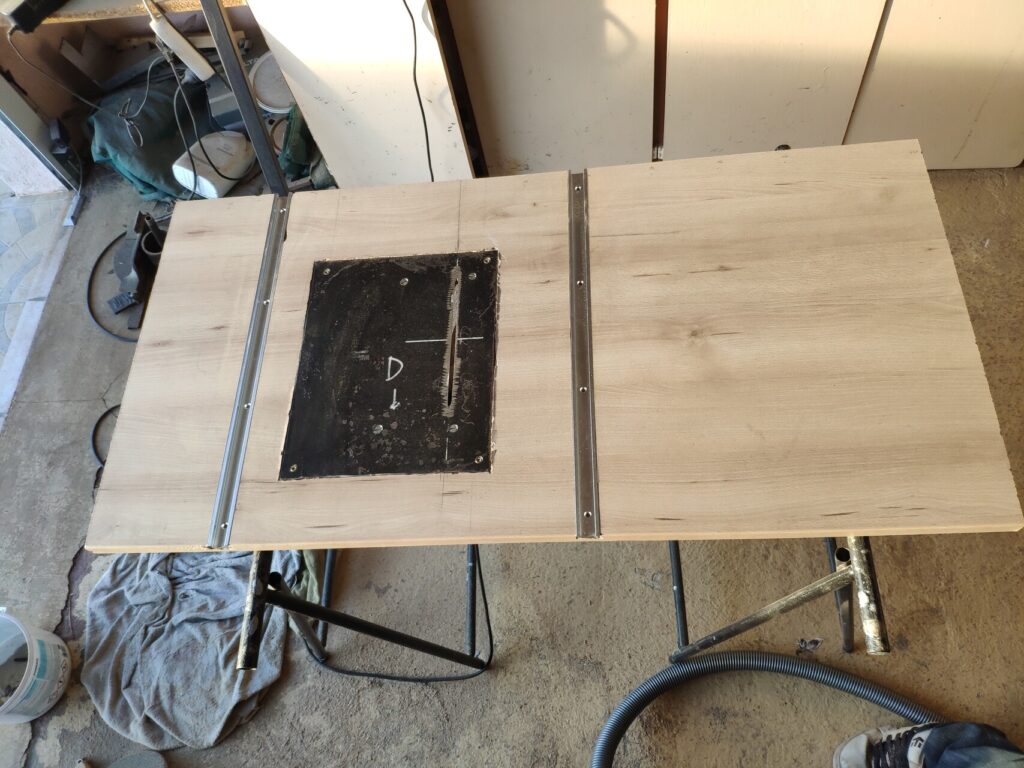

Installation du 2ème Rail de guidage
A fleur du plan de travail.

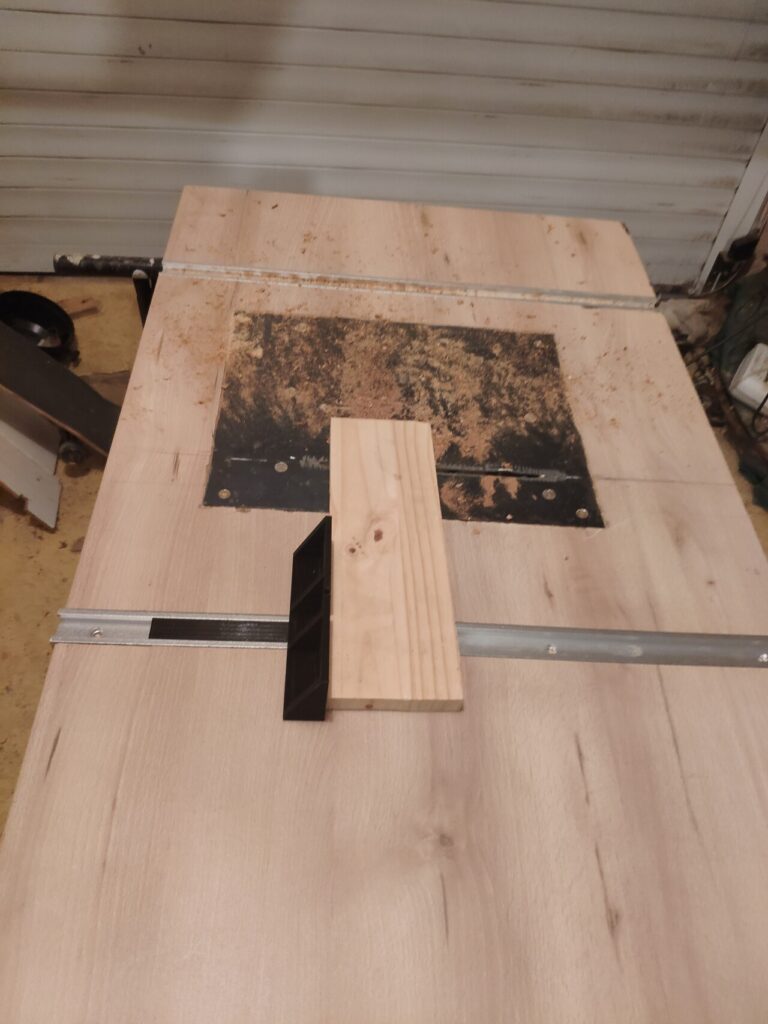

Conception d’une équerre de guidage sur rail et impression pour tester le système. Vous pouvez trouver le guide de coupe à télécharger ici
Construction du chariot de coupe. Celui-ci est très pratique, il permet la découpe de planches jusqu’à 40cm de large à 90° sans aucun guide à fixer.

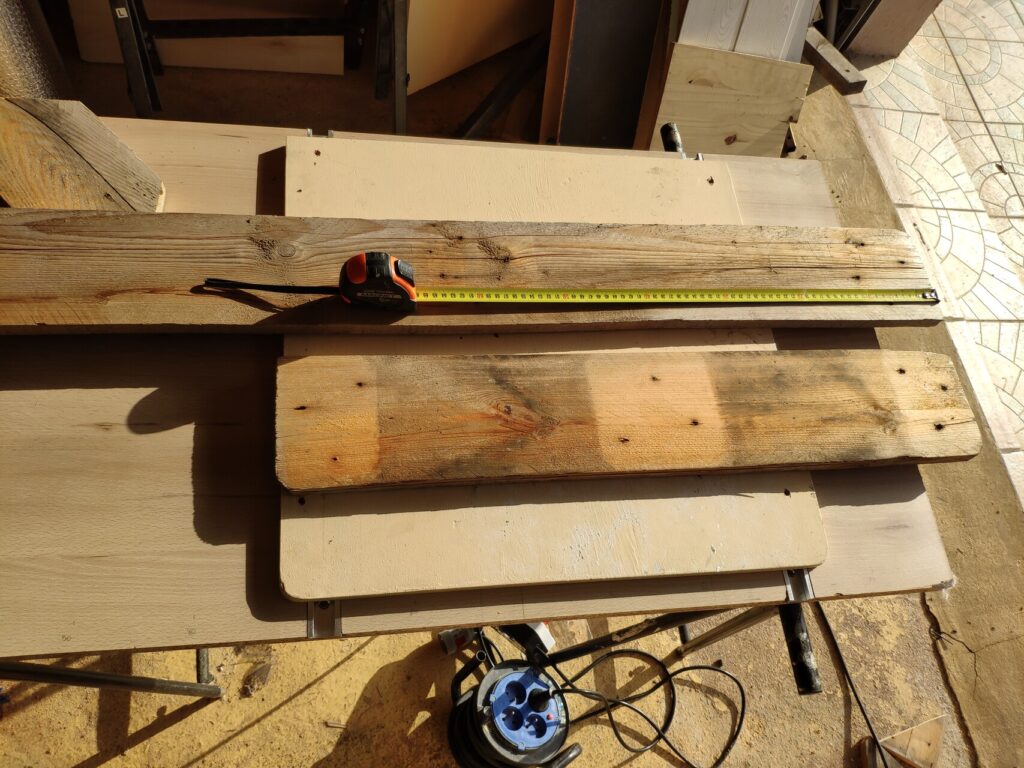

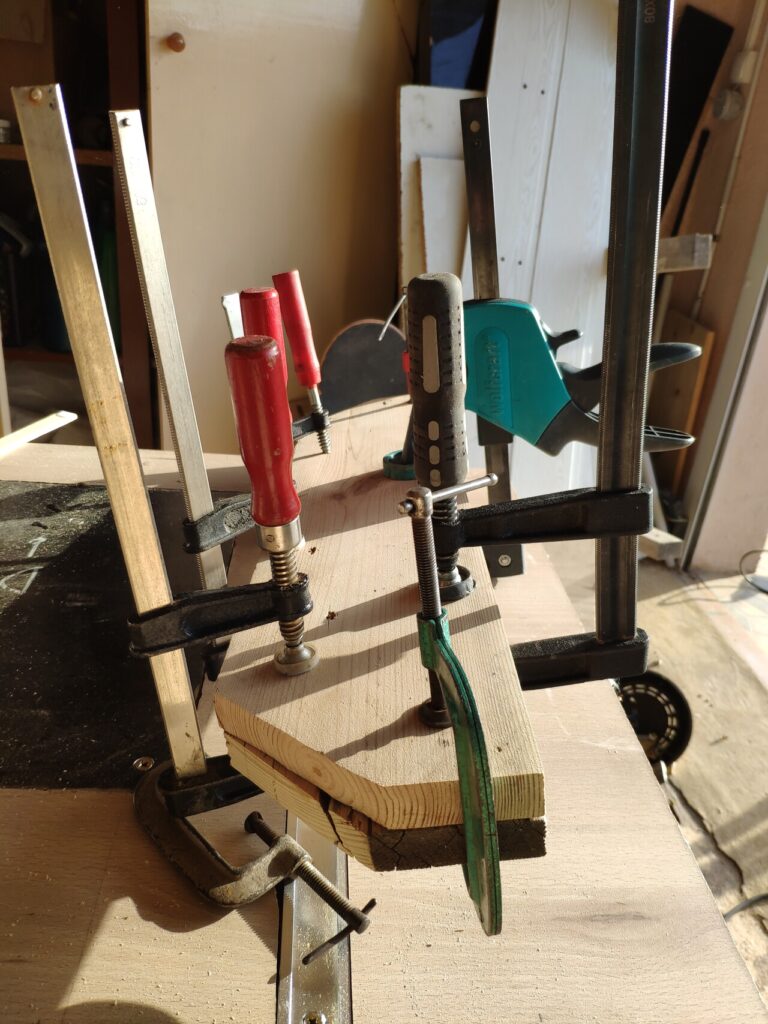

Assemblage des planches.
Et voilà le guide de coupe est fendu, il ne reste plus qu’à y fixer 2 guides qui vont coulisser dans les Rails.

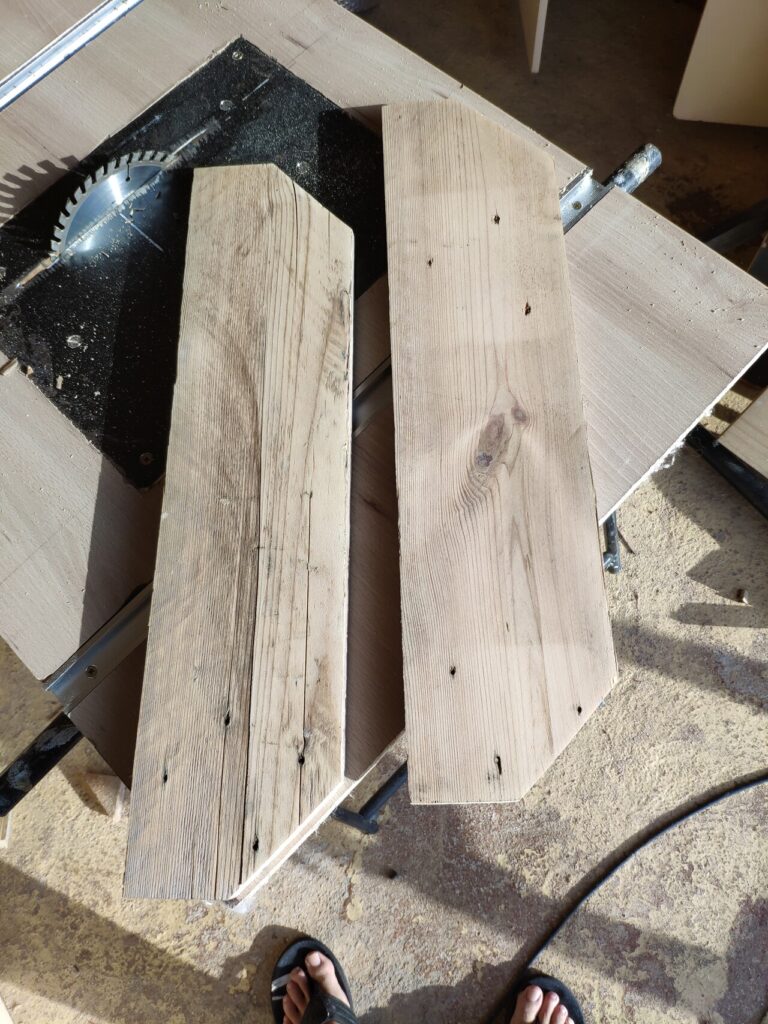

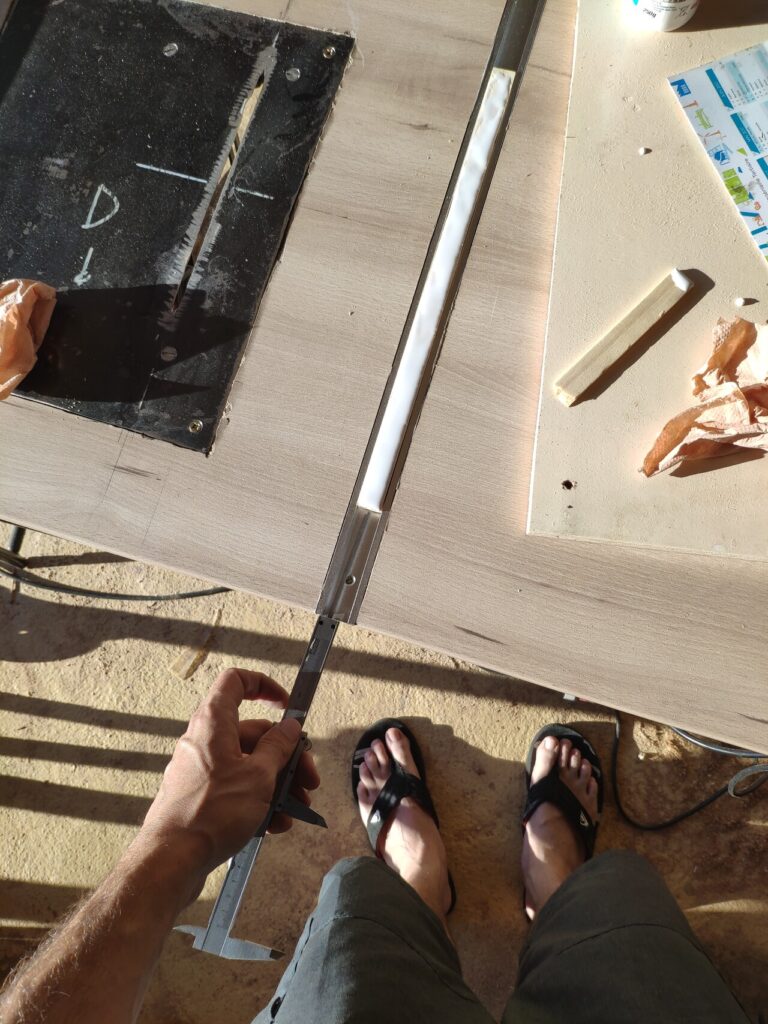

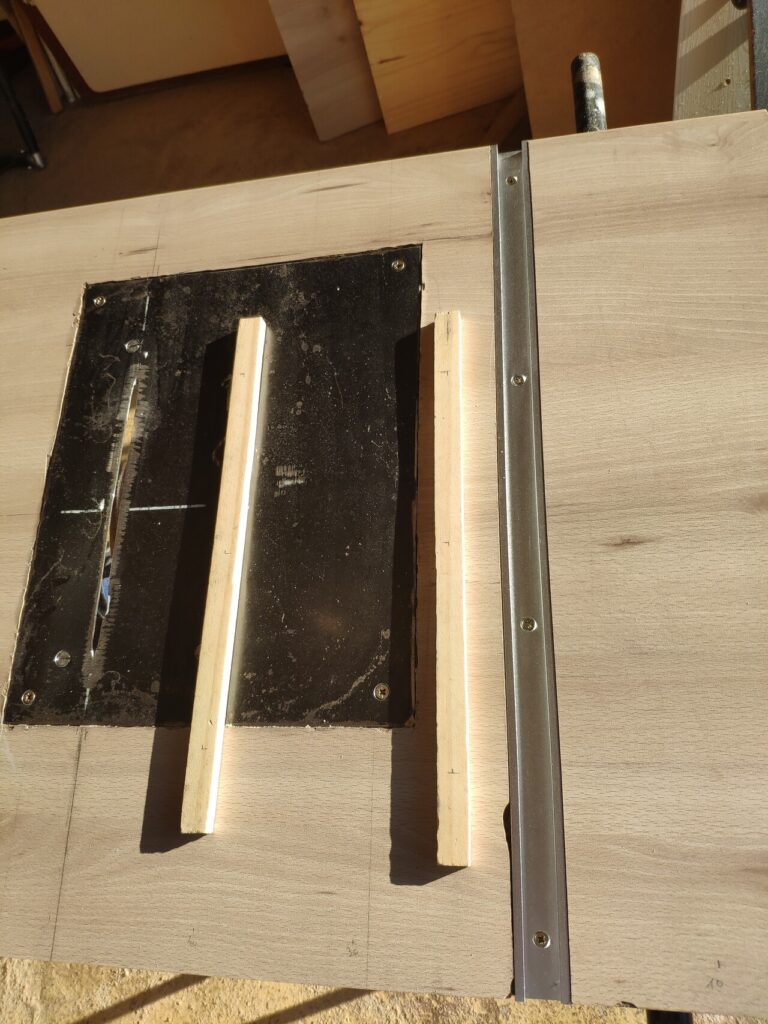

Découpe des guides (avec la scie sous table).

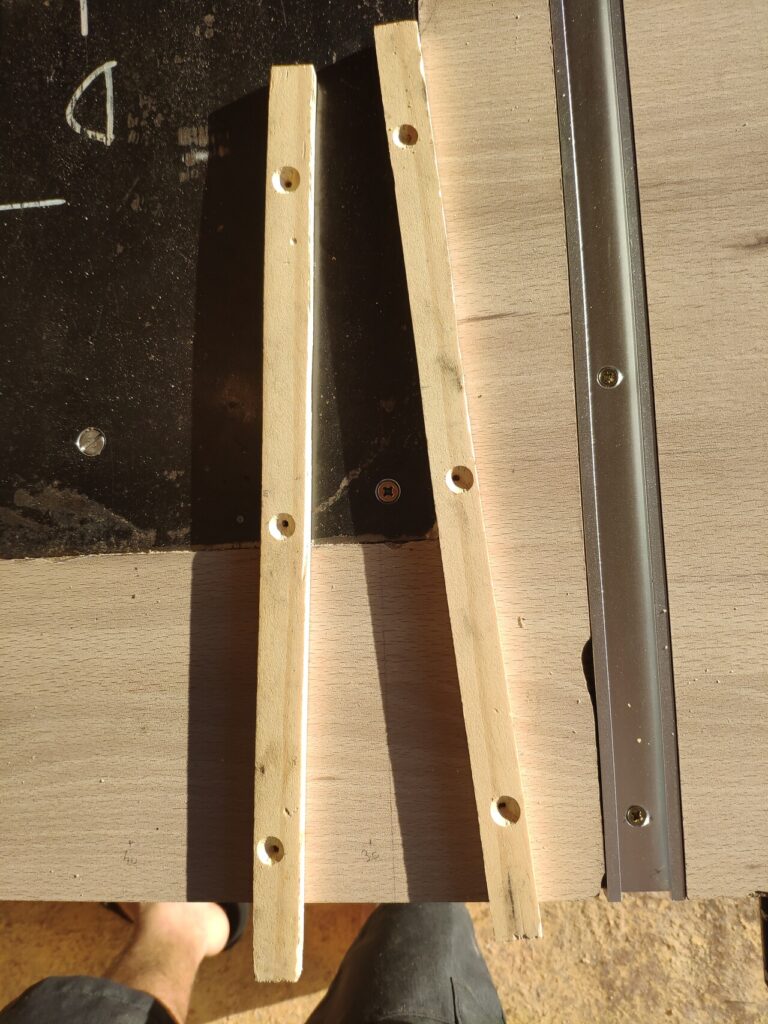

Perçage/ Fraisage

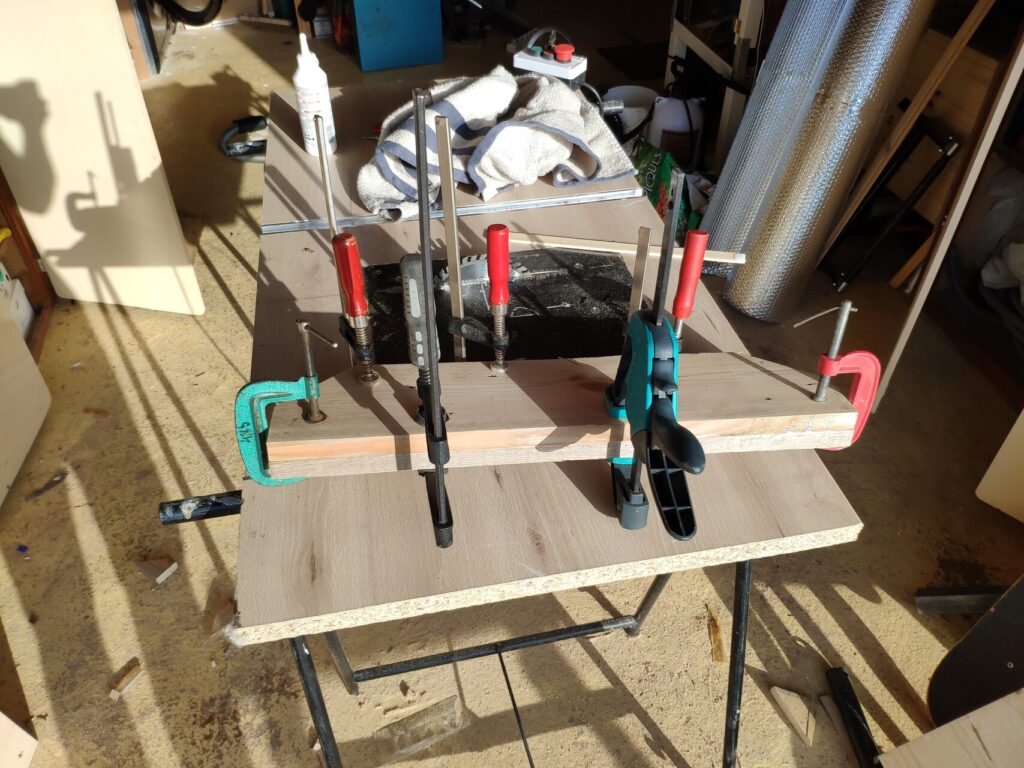

Ajout de la colle et positionnement pour le collage sous le chariot.

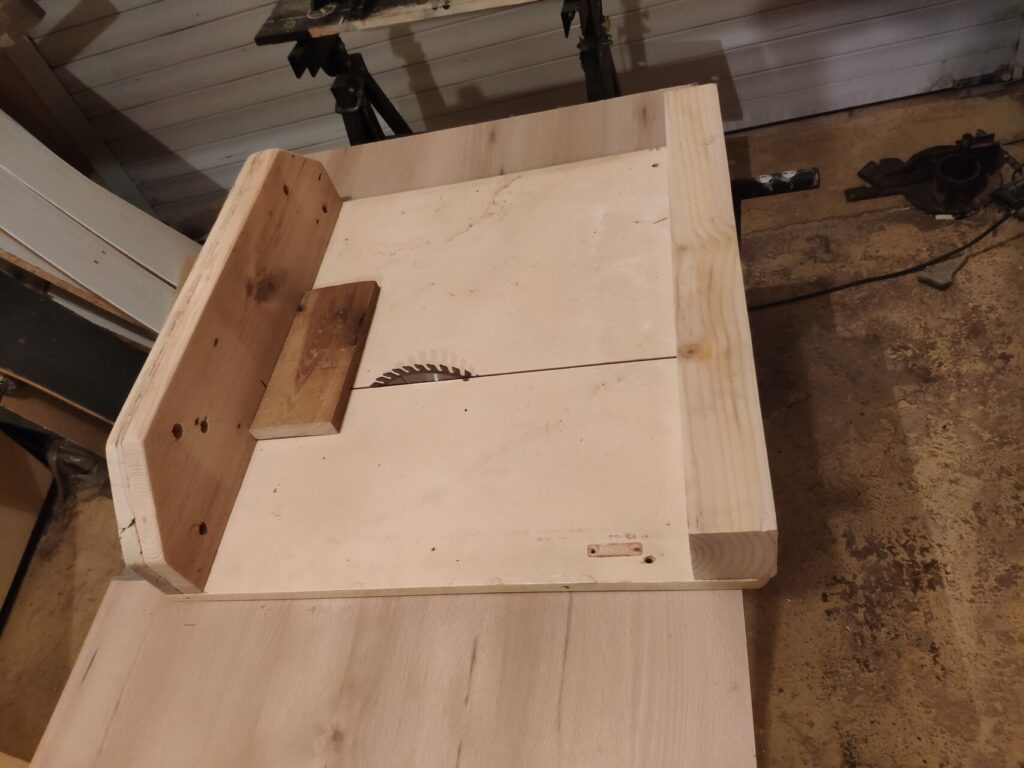

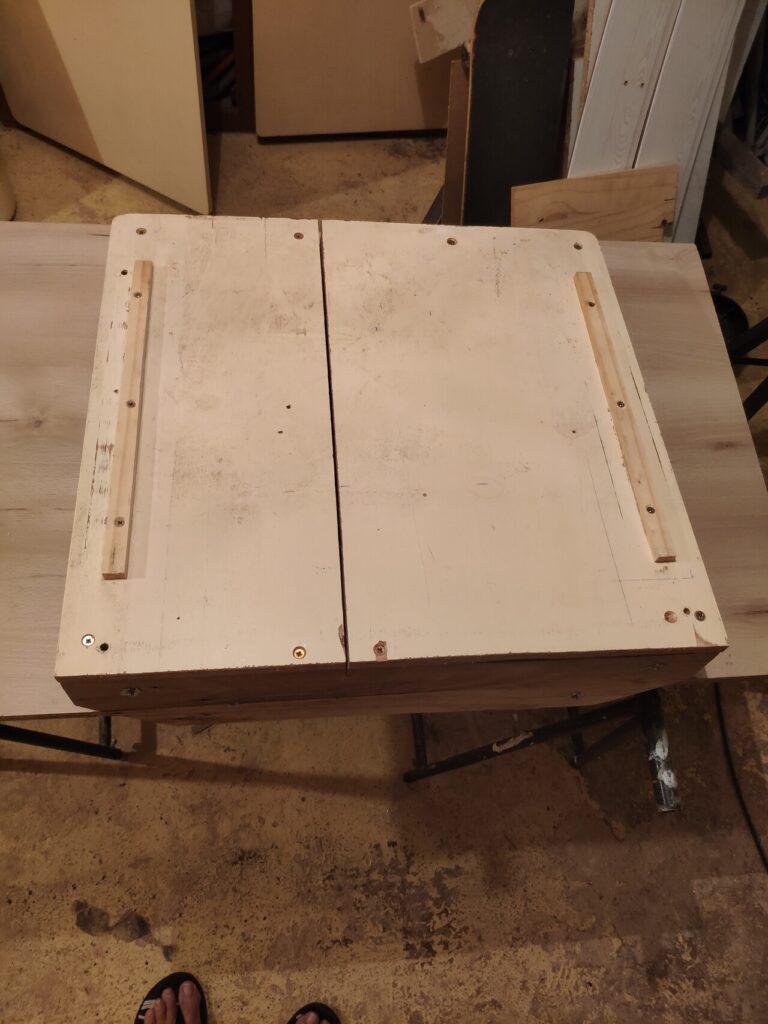

Guides fixés sous le chariot. Celui-ci est prêt.

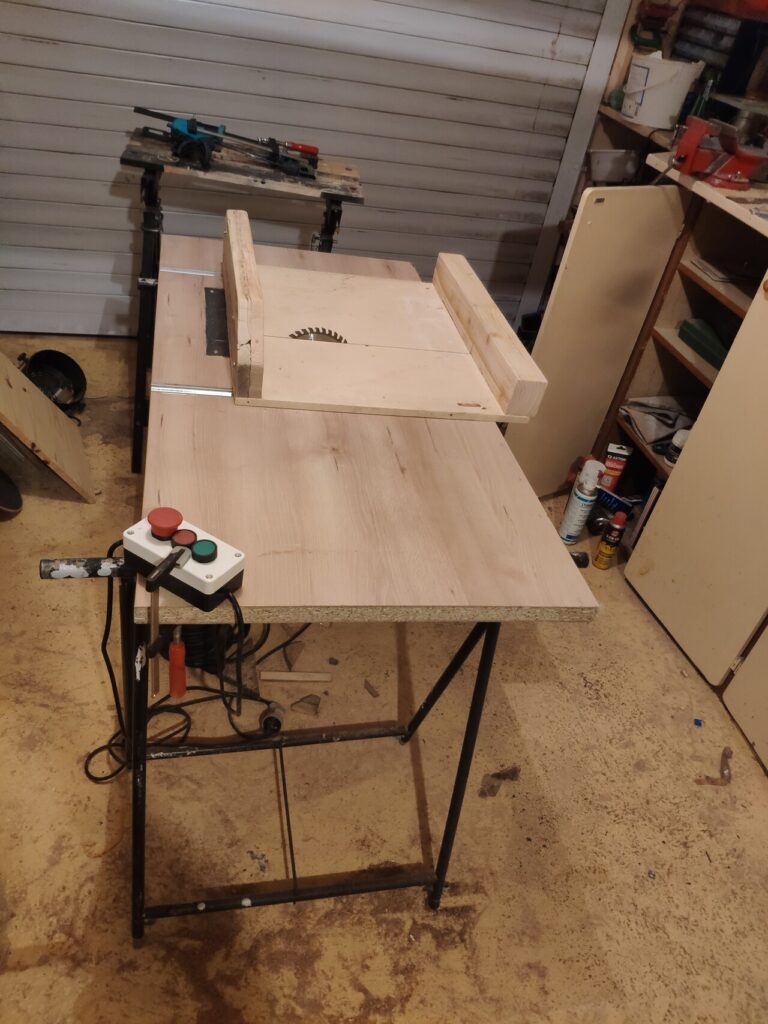

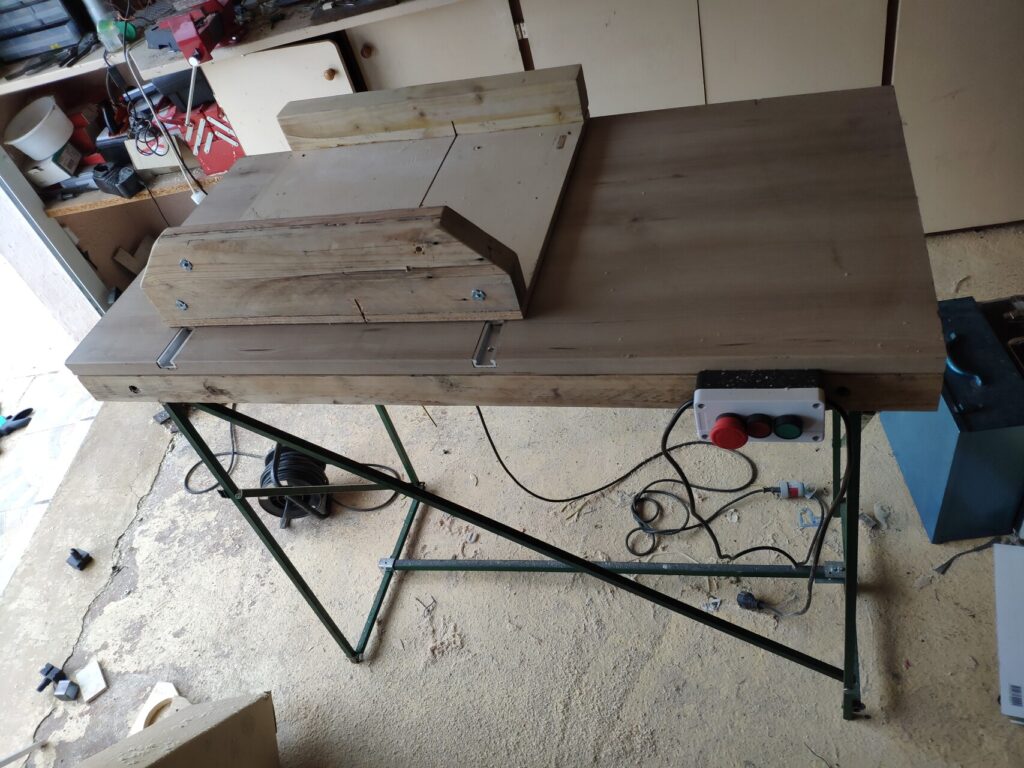

Ajout d’un arrêt d’urgence, sécurité avant tout.
La scie se plie pour pouvoir se ranger au plafond sans prendre de place.
