Sabre Laser de Luke Skywalker

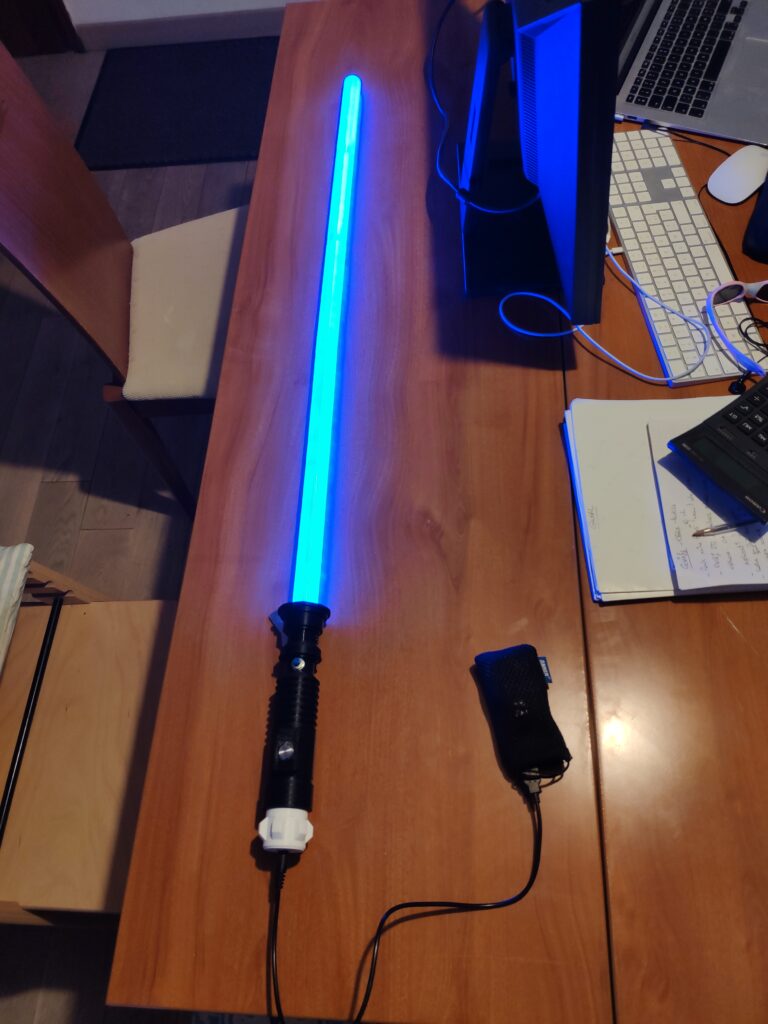

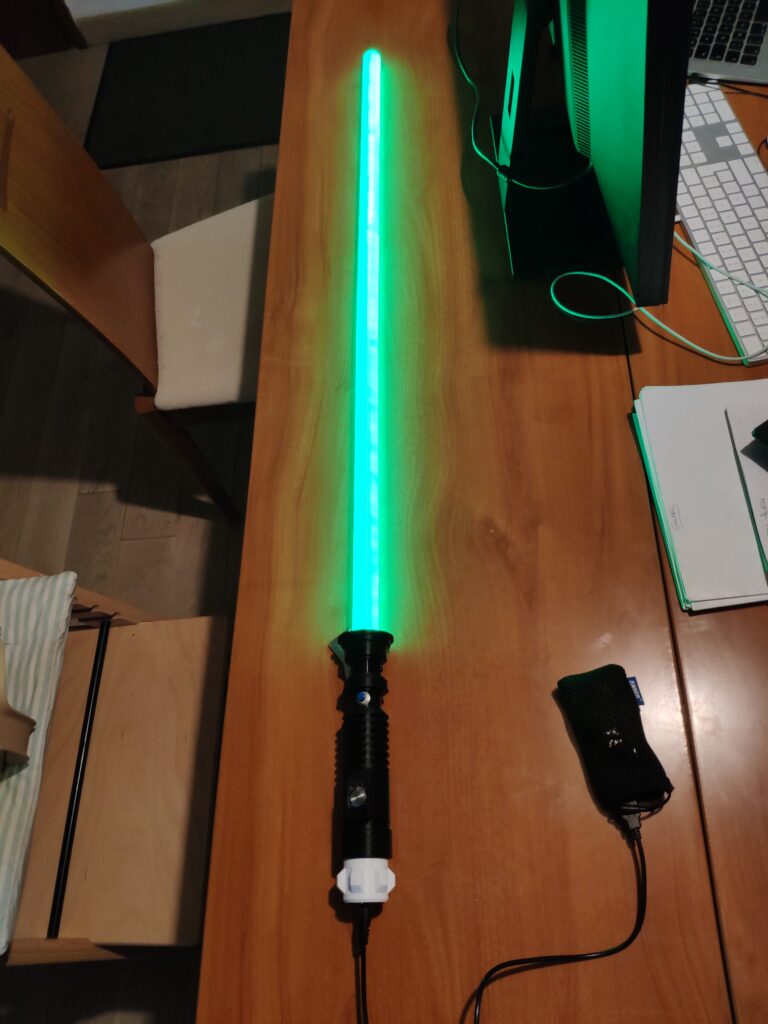

Sabre Laser de Luke Skywalker qui s’éclaire de différentes couleurs.
La base du projet est la poignée, que j’ai téléchargée sur Thingiverse ici .
Par la suite, il a fallu concevoir une “Lame” qui puisse être imprimée en 3D dans un PLA transparent.

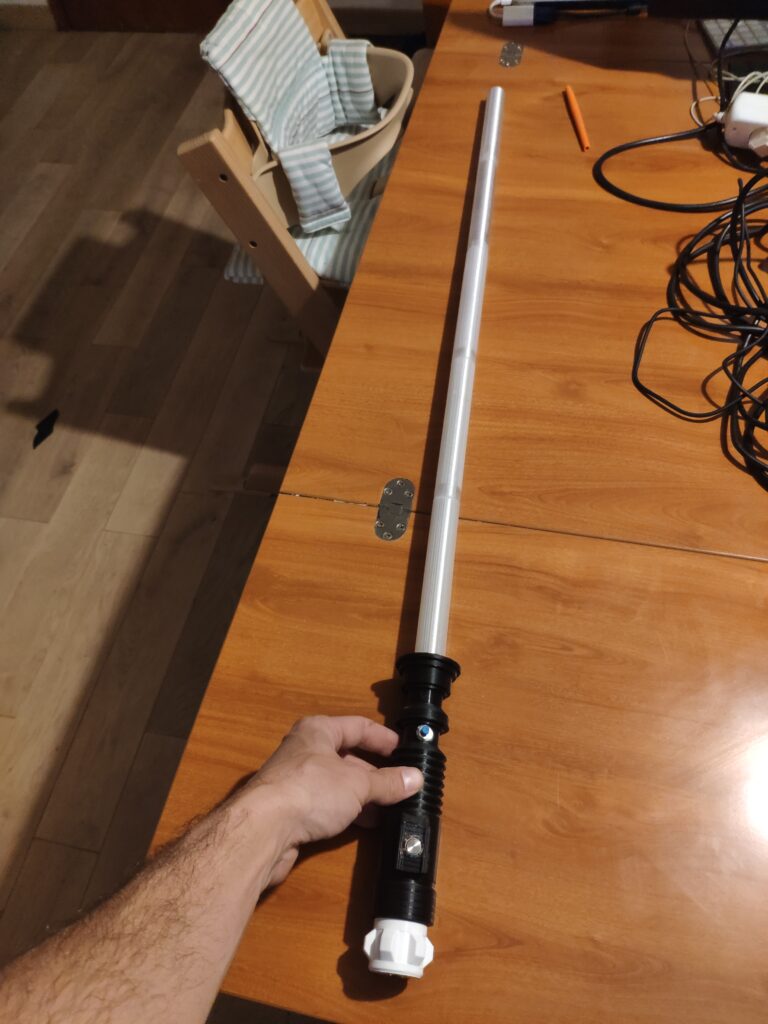

La lame est composée de 2 “Tubes” emboités l’un dans l’autre.
Vu la dimension de la lame et la capacité de mon imprimante 3D j’ai dû imprimer la lame en plusieurs morceaux.
Le tube intérieur a 2 rôles : celui de renforcer la lame et de positionner un bandeau de Leds RGB. Le tube Extérieur donne l’aspect final à la lame.

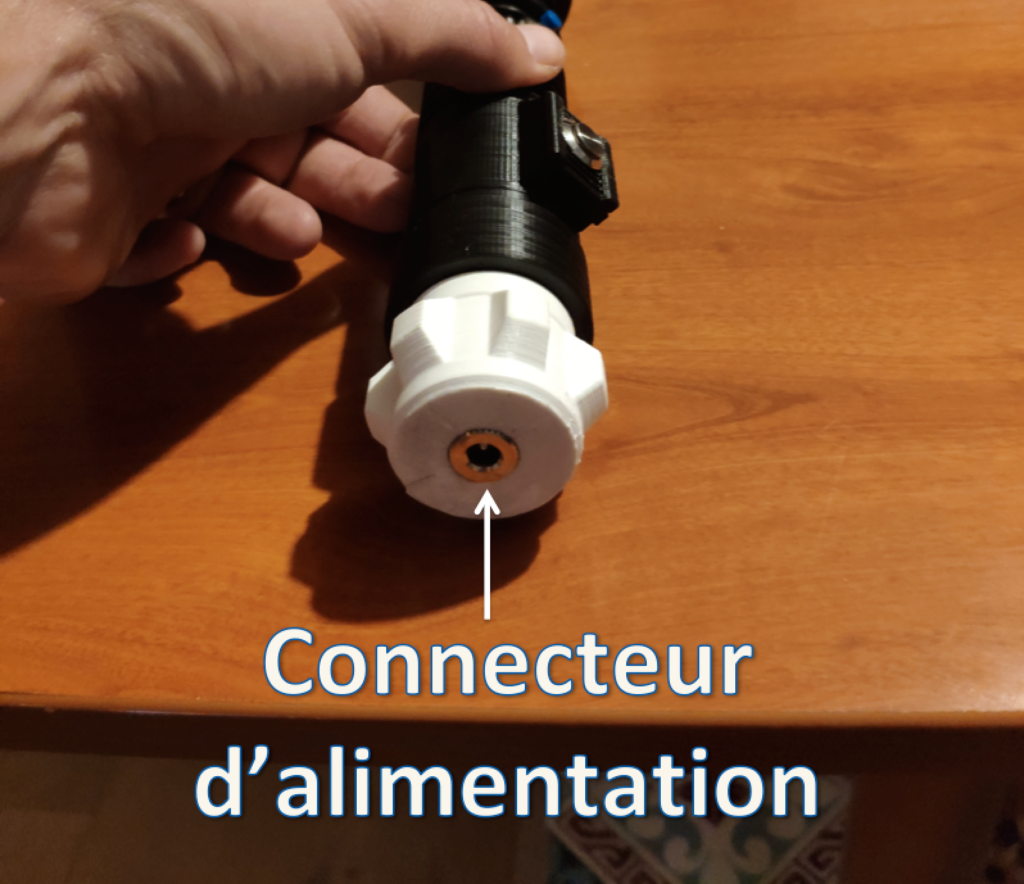

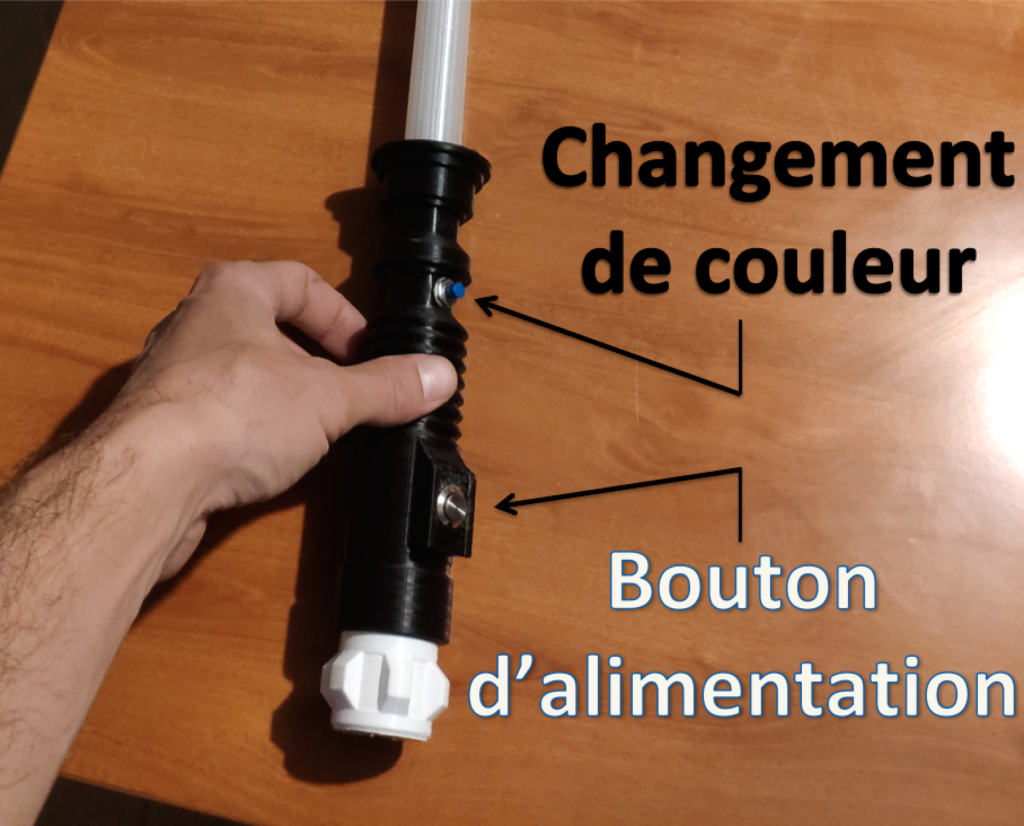

La poignée a été modifiée afin d’y installer un bouton ON/OFF, un bouton poussoir pour allumer / éteindre le sabre (appui court) / changer la couleur du sabre (appui long), un connecteur Jack afin de brancher l’alimentation externe.
Un Arduino de type Nano a été intallé dans la poignée, c’est lui qui contient le programme du sabre et qui va piloter les Leds en fonction de l’appui sur le bouton poussoir.
Voici le lien de téléchargement du programme Arduino : (Lien vers le programme Sabre Laser) (Faire un schéma de cablâge)

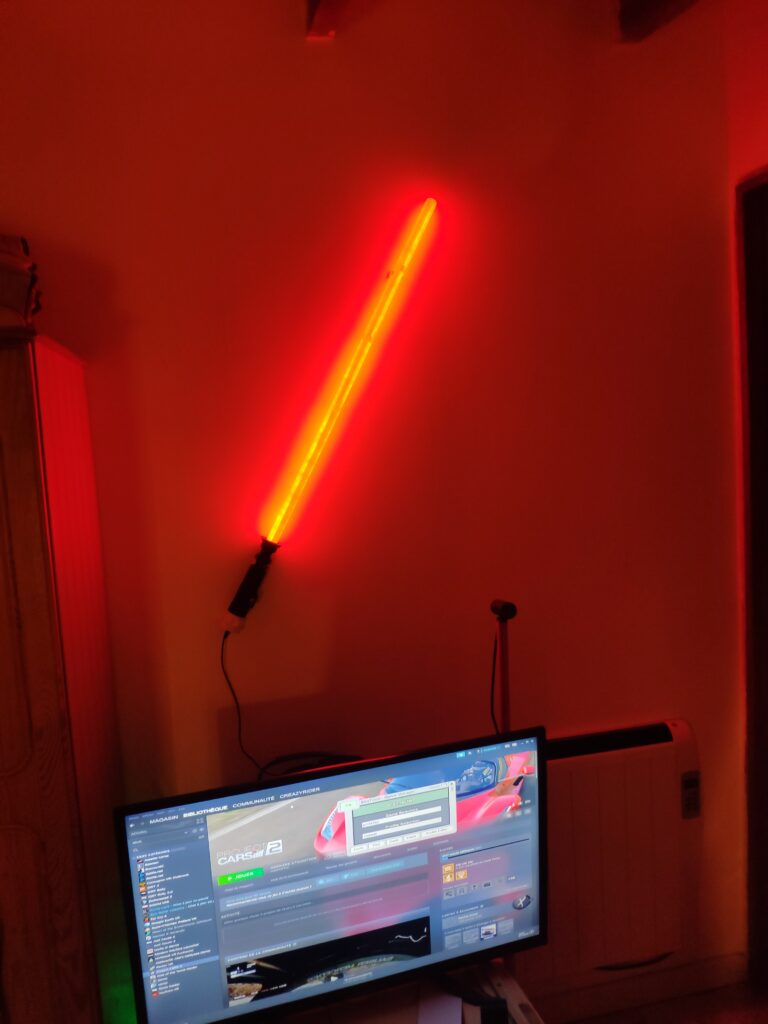

L’objectif de ce projet est la réalisation d’un objet de décoration qui peut être utilisé comme une lumière d’ambience, avec un style assez Geek.
La lame est trop fragile pour espérer faire un combat avec.
Ici le lien de téléchargement sur Thingiverse.

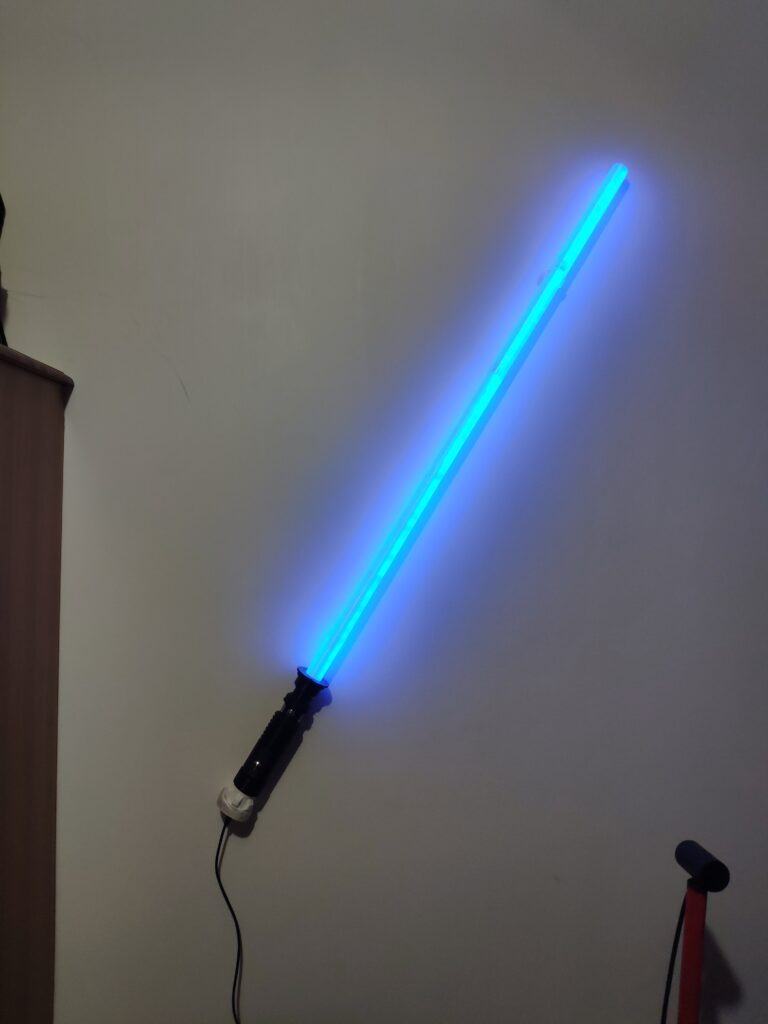

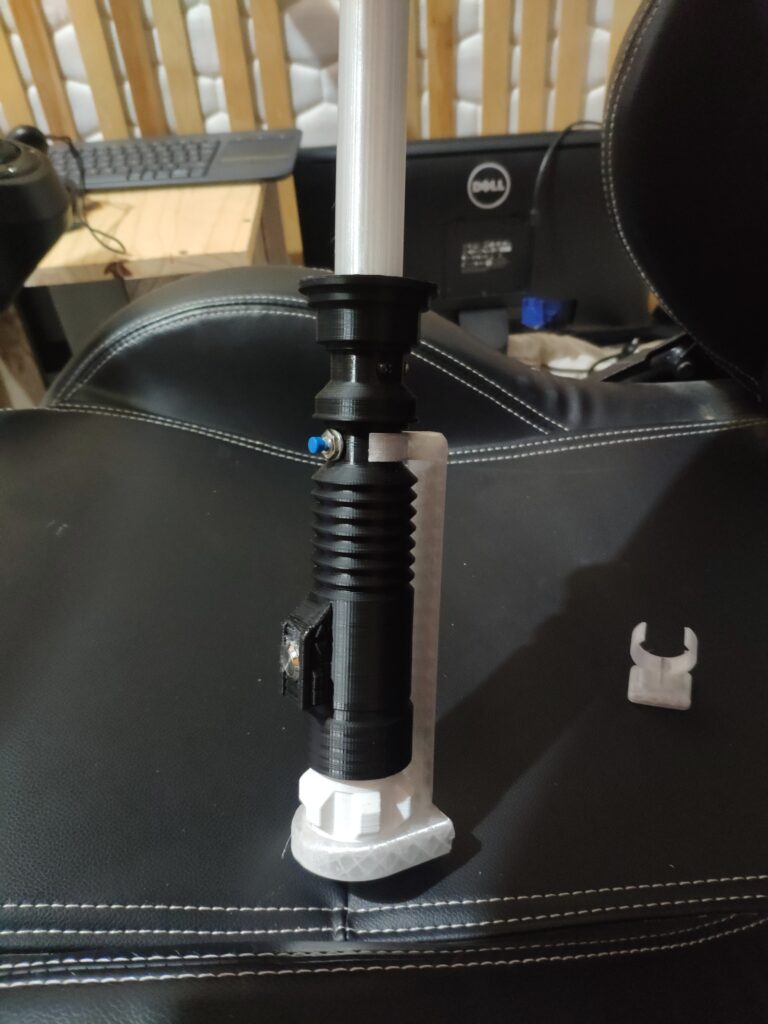

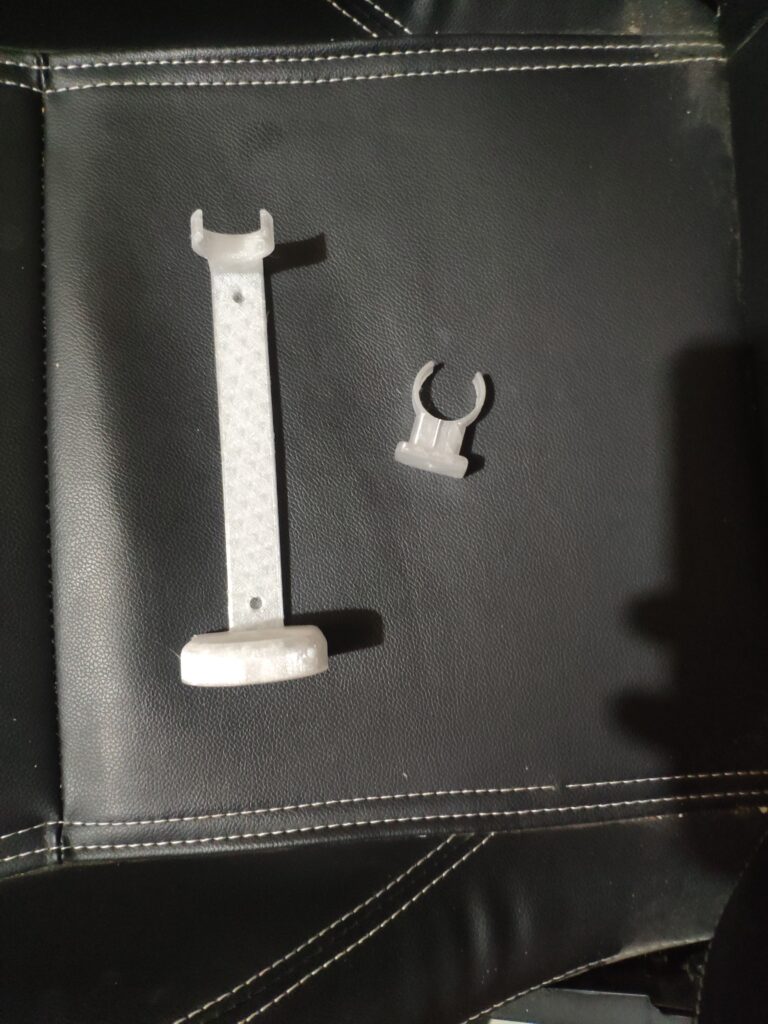

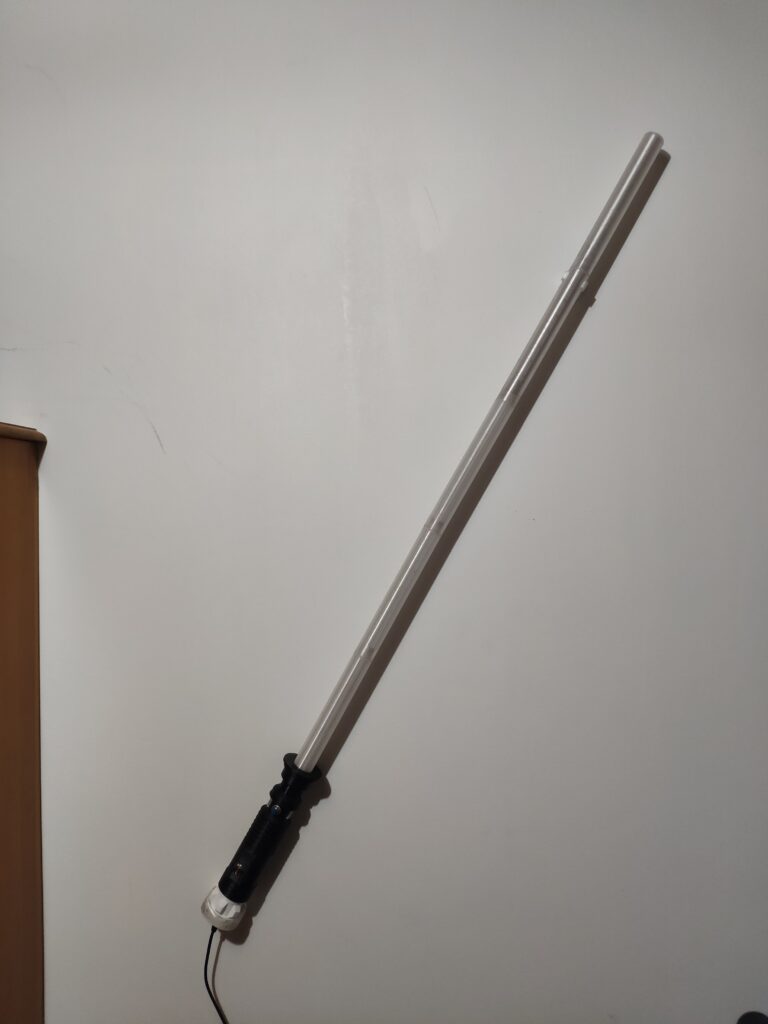

Lien de téléchargement du support sur Thingiverse ici .
Un câble de type USB Jack peut être utilisé pour être alimenté par un port USB de TV par exemple ou par un chargeur USB/ Batterie externe.
Liste des courses :
- Connecteur alim Jack
- Bouton poussoir Bouton ON/ OFF
- Arduino Nano
- Fils
- Bande de Leds RGB type WS2812B 60Leds /m
- Cable USB vers Jack
Pour l’impression:
- Fil 3D PLA Noir ou gris pour la poignée
- Fil 3D PLA Transperent pour la lame
