Boitier Gopro Naked avec Ecran

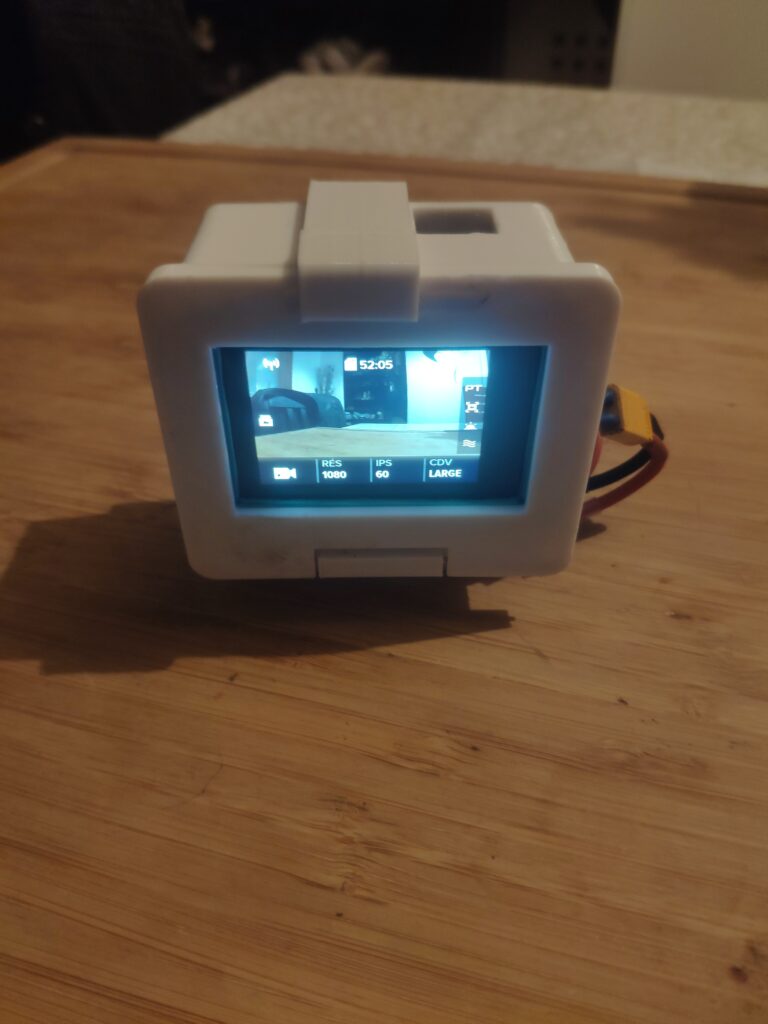

Ce boitier permet de réutiliser la Gopro Héro 6 Naked comme une Gopro “normale”.

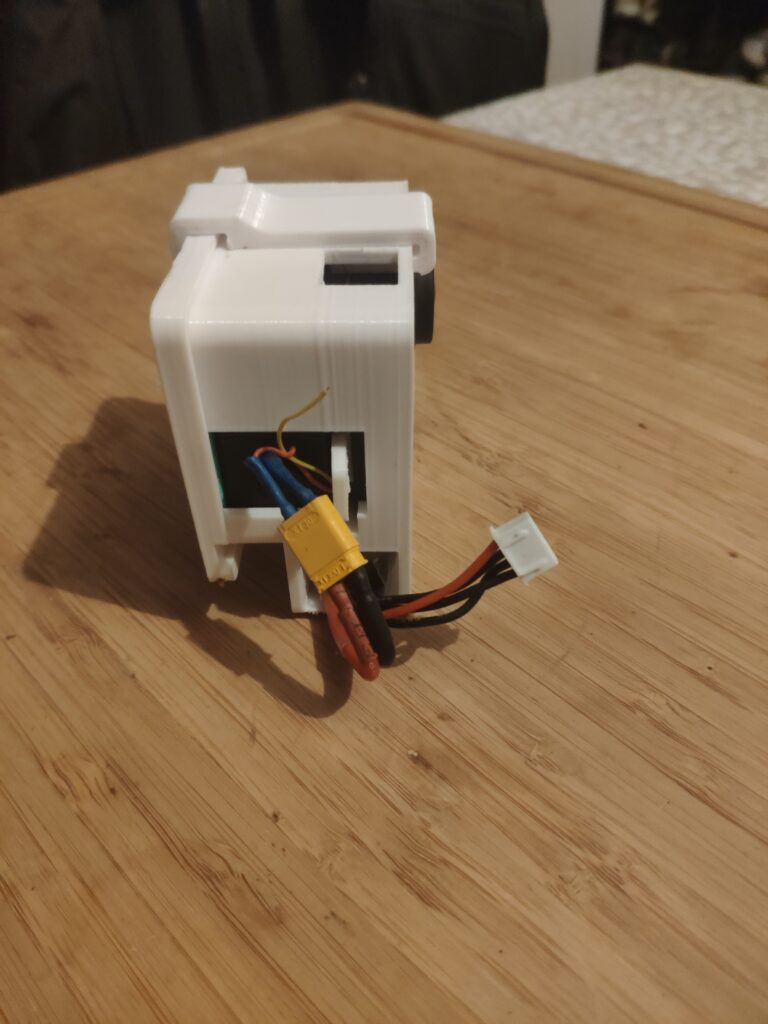

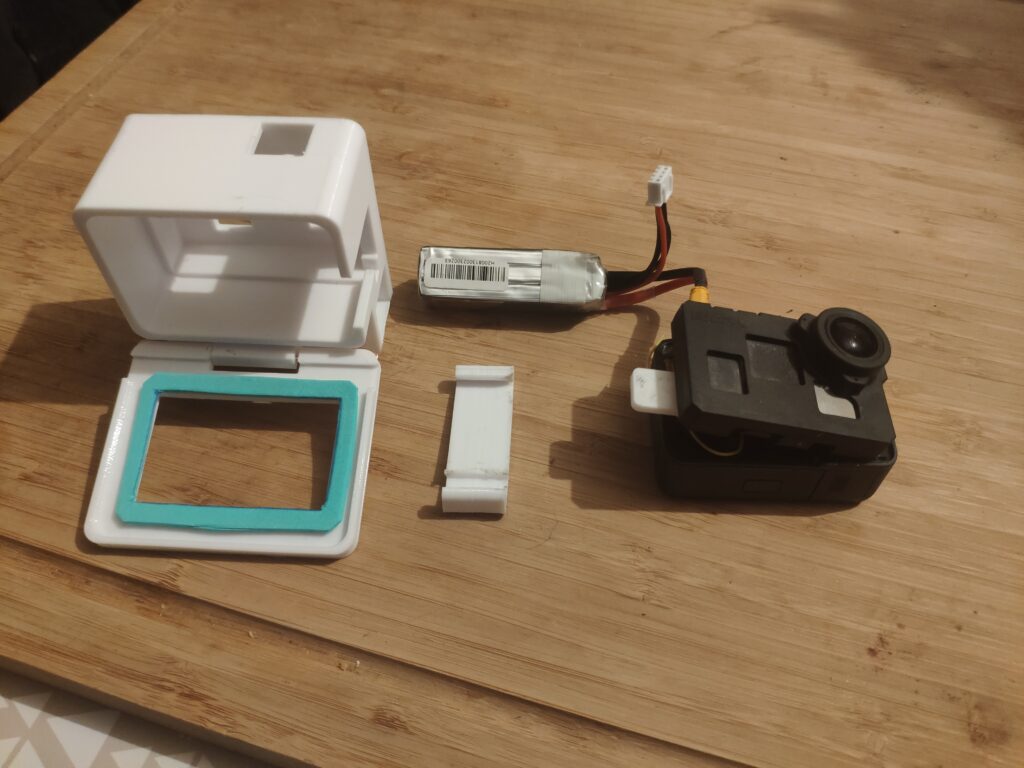

Dans ce boitier on peut glisser une GoPro naked (voir ici pourquoi et comment une Gopro Naked), son écran arrière d’origine à et une batterie de drone de type 3S.
Malgré des heures de conception, j’avoue qu’il n’est pas très esthétique, mais il a le mérite d’être fonctionnel.

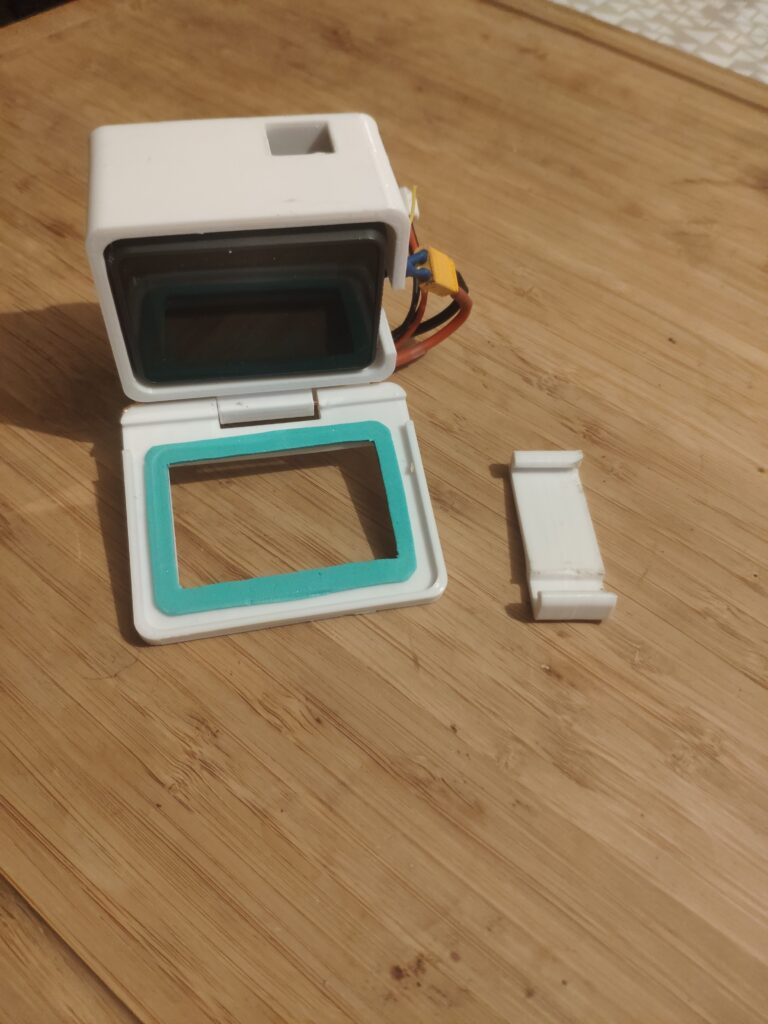

Il est composé de plusieurs parties : le boitier, la porte arrière qui s’ouvre, un clip qui verrouille la porte sur le boitier.
La dernière pièce permet de connecter facilement et sans détruire la connectique de la nappe de l’écran à la Gopro.
J’ai utilisé un fil de cuivre de 1.5mm de section pour la charnière entre le boitier et la porte.

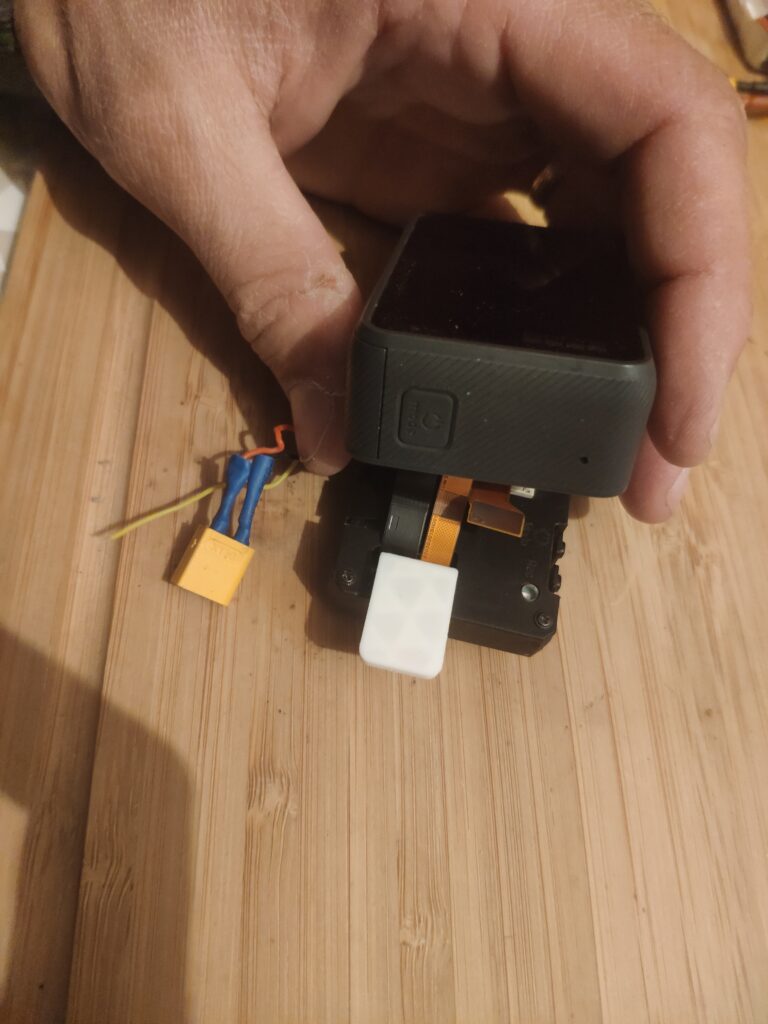

Voici comment faciliter la connexion de l’écran :
– Connecter les 2 nappes de l’écran sur la Gopro avec un petit tournevis
– Mettre de la superglue sur la petite pièce en 3D et l’insérer dans la Gopro afin de coller les 2 nappes sur la pièce

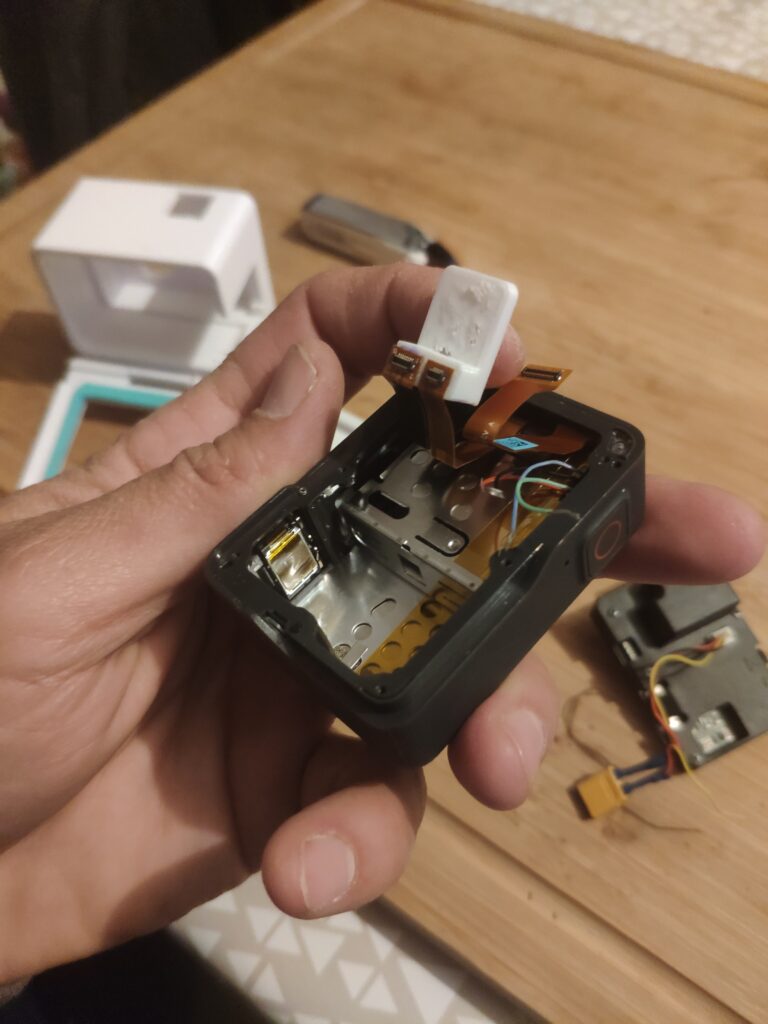

Voici le résultat une fois les nappes collées sur la pièce:
Un petit rectangle de mousse peut être collé sur la porte pour ne pas abîmer l’écran.
Voici le lien de téléchargement sur Thingiverse : Thingiverse – Boitier Gopro Naked avec Ecran
Je l’ai imprimé en PETG.
Vous trouverez un article sur les différents types de matériaux et leurs caractéristiques ainsi que mes profils Cura à télécharger ici : (lien matériaux impression 3D)
